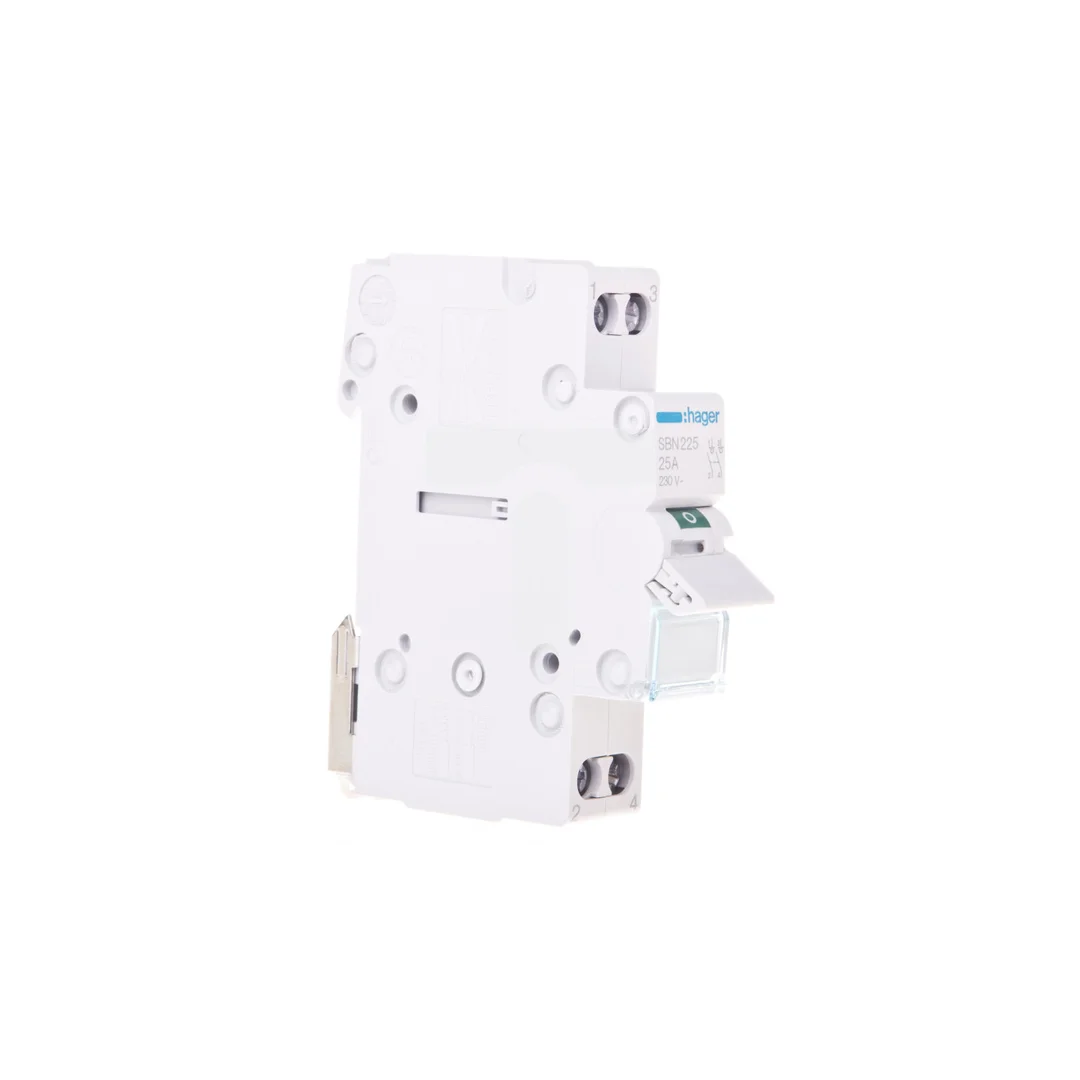

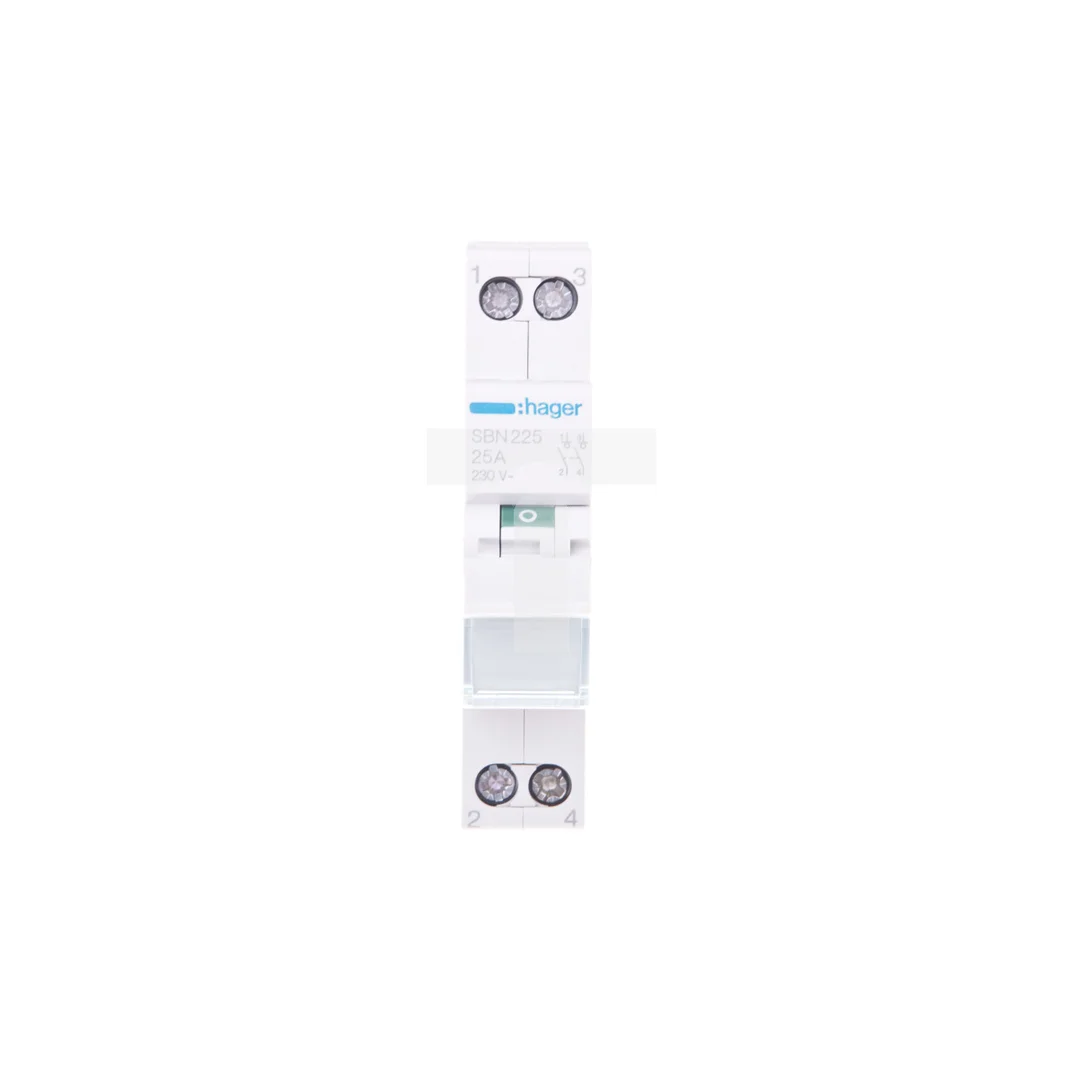

Rozłącznik modułowy 25A 2P SBN225

Rozłącznik modułowy 25A 2P SBN225

Rozłącznik modułowy 25A 2P SBN225 to modułowy rozłącznik izolacyjny przeznaczony do odłączania i izolacji obwodów w instalacjach prądu przemiennego (AC), stosowany w rozdzielnicach modułowych do prac konserwacyjnych i zabezpieczania obwodów jednofazowych.

Cechy techniczne

• Typ: rozłącznik izolacyjny modułowy, 2P (dwa bieguny zwierne).
• Rodzaj napięcia: AC; napięcie znamionowe w dokumentacji technicznej: 230 V AC, 50/60 Hz.
• Prąd znamionowy (In): 25 A; w dokumentacji występuje również odniesienie do prądu roboczego 10 A w określonych kategoriach A i B.
• Prąd zwarciowy: 375 A.
• Straty mocy przy In: 1,8 W.
• Trwałość: elektryczna 25 000 cykli, mechaniczna 200 000 cykli.
• Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł).
• Liczba styków zwiernych: 2; brak styków rozwiernych i przełącznych.
• Stopień ochrony: IP20.
• Temperatura magazynowania: -40 do +80 °C.
• Możliwość podłączenia przewodów o różnych przekrojach (szczegóły w instrukcji montażu producenta).
• Zgodność: PN-EN 60947-3:2009; deklaracja zgodności WE nr 038/DE/2017 (Hager Electro S.A.S., reprezentowany przez Hager Polo Sp. z o.o.); zgodność z dyrektywami 2014/30/UE i 2014/35/UE oraz wymaganiami RoHS/WEEE.

Zastosowanie produktu

• Rozłącznik modułowy 25A 2P SBN225 stosowany jako element izolacyjny w rozdzielnicach modułowych do odłączania obwodów w instalacjach jednofazowych (230 V AC).
• Użycie do prac konserwacyjnych i serwisowych jako urządzenie separujące zasilanie przed interwencją.
• Zastosowania w instalacjach mieszkaniowych, budynkach użyteczności publicznej oraz lekkich instalacjach przemysłowych, tam gdzie wymagane jest dwubiegunowe rozłączenie obwodu.
• Montaż w szafkach i rozdzielnicach modułowych zajmujący 1 moduł szerokości (17,5 mm).
