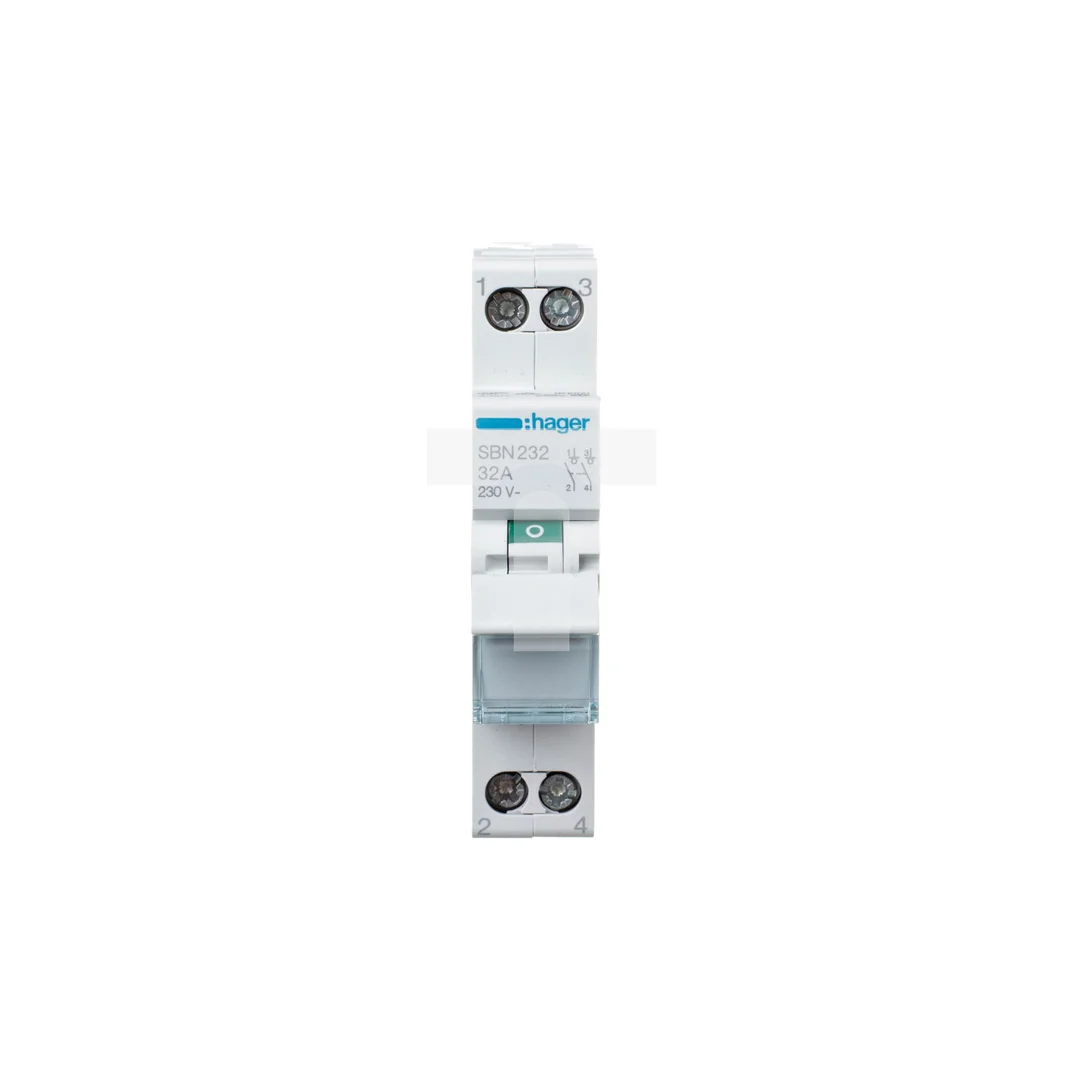

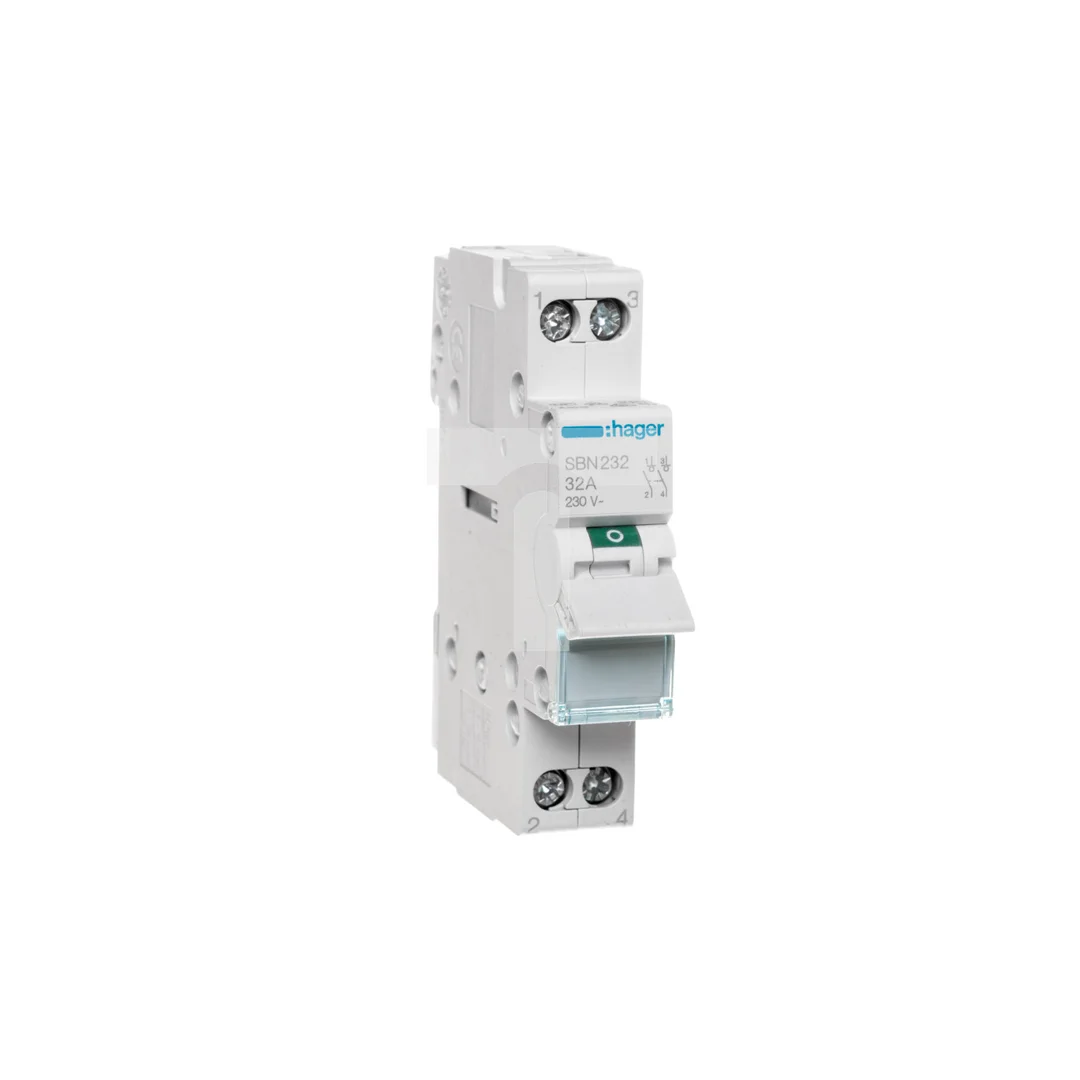

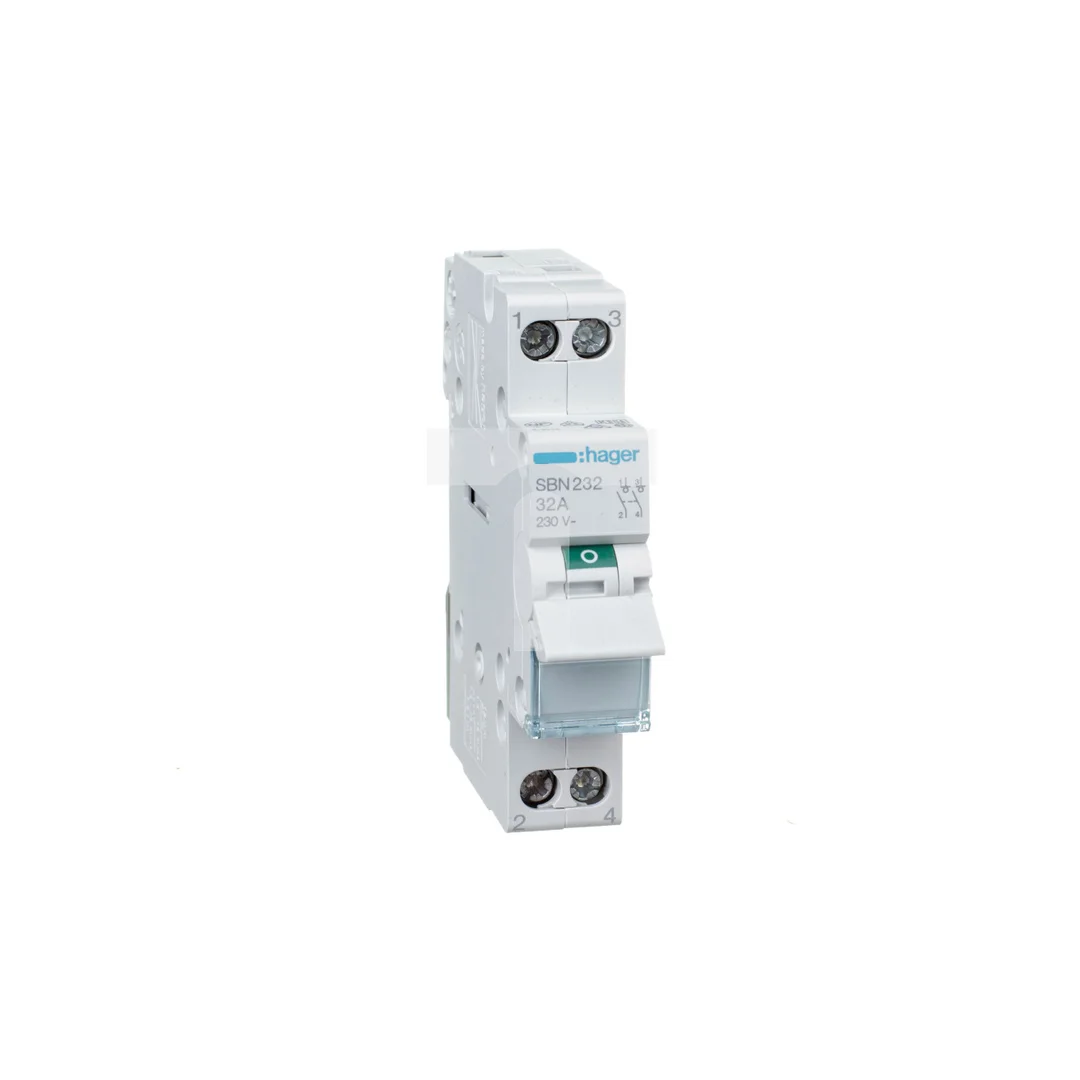

Rozłącznik izolacyjny modułowy 2P 32A SBN232

Rozłącznik izolacyjny modułowy 2P 32A SBN232

Rozłącznik izolacyjny modułowy 2P 32A SBN232 służy do bezpiecznego izolowania obwodów jednofazowych 230 V AC oraz odłączania zasilania w rozdzielnicach modułowych; znajduje zastosowanie przy konserwacji, serwisie i jako element selektywnego odłączenia obwodów o prądzie znamionowym do 32 A.

Cechy techniczne

• Liczba biegunów: 2P; znamionowy prąd ciągły Iu: 32 A przy Ue = 230 V AC.
• Znamionowe napięcie izolacji (Ui): 440 V; napięcie udarowe: 4 kV.
• Kategorie obciążalności: AC21 i AC22; trwałość elektryczna do 25 000 cykli łączeniowych.
• Możliwość podłączenia przewodów: do 10 mm² dla przewodów elastycznych i do 16 mm² dla przewodów sztywnych.
• Stopień ochrony obudowy: IP20; kompatybilność z wymogami IEC/PN-EN 60947-3; zgodność z dyrektywami RoHS (informacja producenta).
• Wymiary montażowe: głębokość 68 mm, wysokość 83 mm, szerokość 17,5 mm.
• Temperatura składowania: od -40 °C do +80 °C.

Zastosowanie produktu

• Rozłącznik izolacyjny modułowy 2P 32A SBN232 przeznaczony do montażu w rozdzielnicach elektrycznych jako element izolacji obwodów jednofazowych 230 V AC.
• Stosowanie przy pracach serwisowych i konserwacyjnych do zapewnienia widocznej i pewnej izolacji od źródła zasilania.
• Wykorzystanie w instalacjach automatyki i dystrybucji energii tam, gdzie wymagane jest manualne odłączanie obwodu oraz spełnienie kryteriów AC21/AC22.
• Integracja z układami, gdzie potrzebna jest trwałość mechaniczno-elektryczna do 25 000 cykli łączeniowych oraz możliwość podłączenia przewodów o podanych przekrojach.
