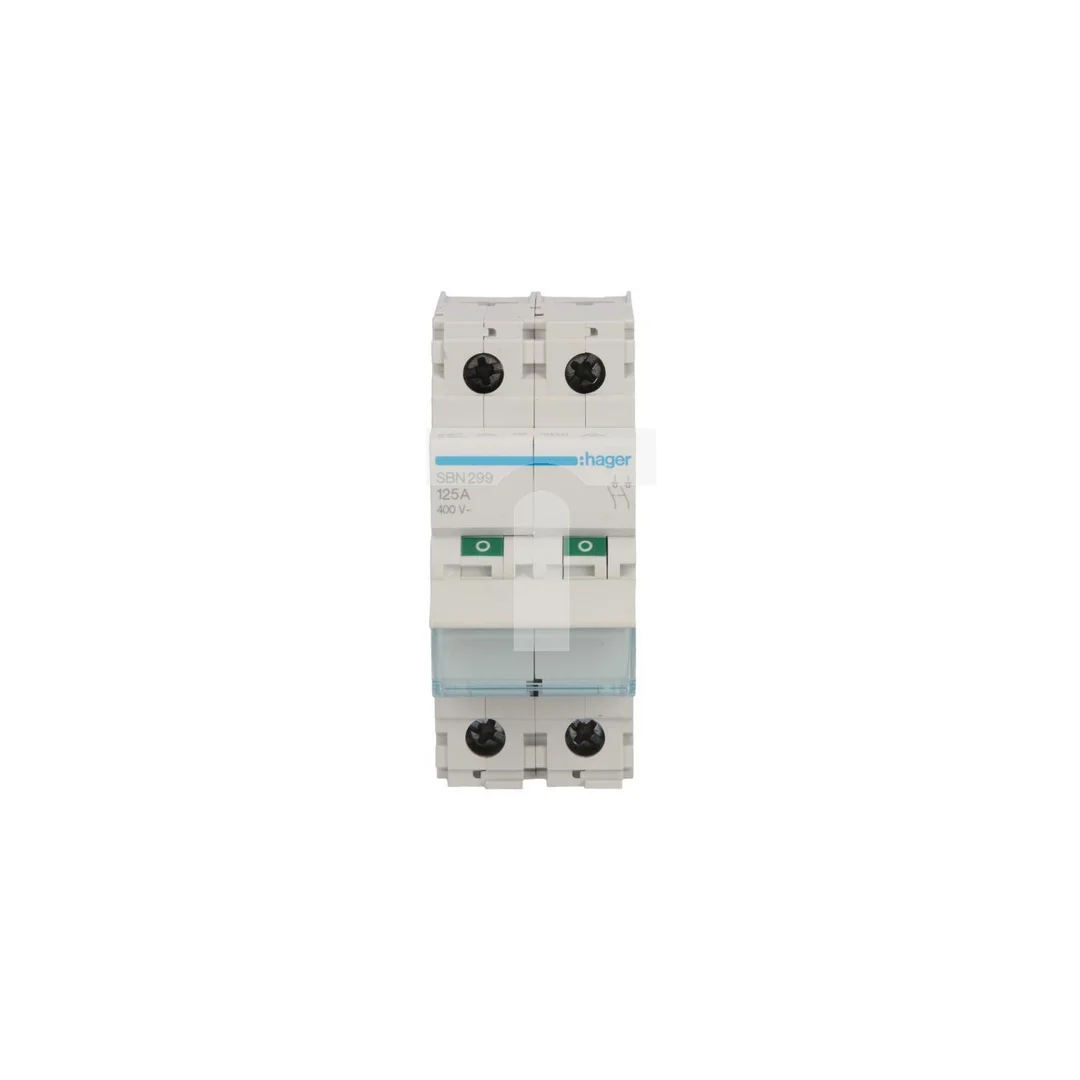

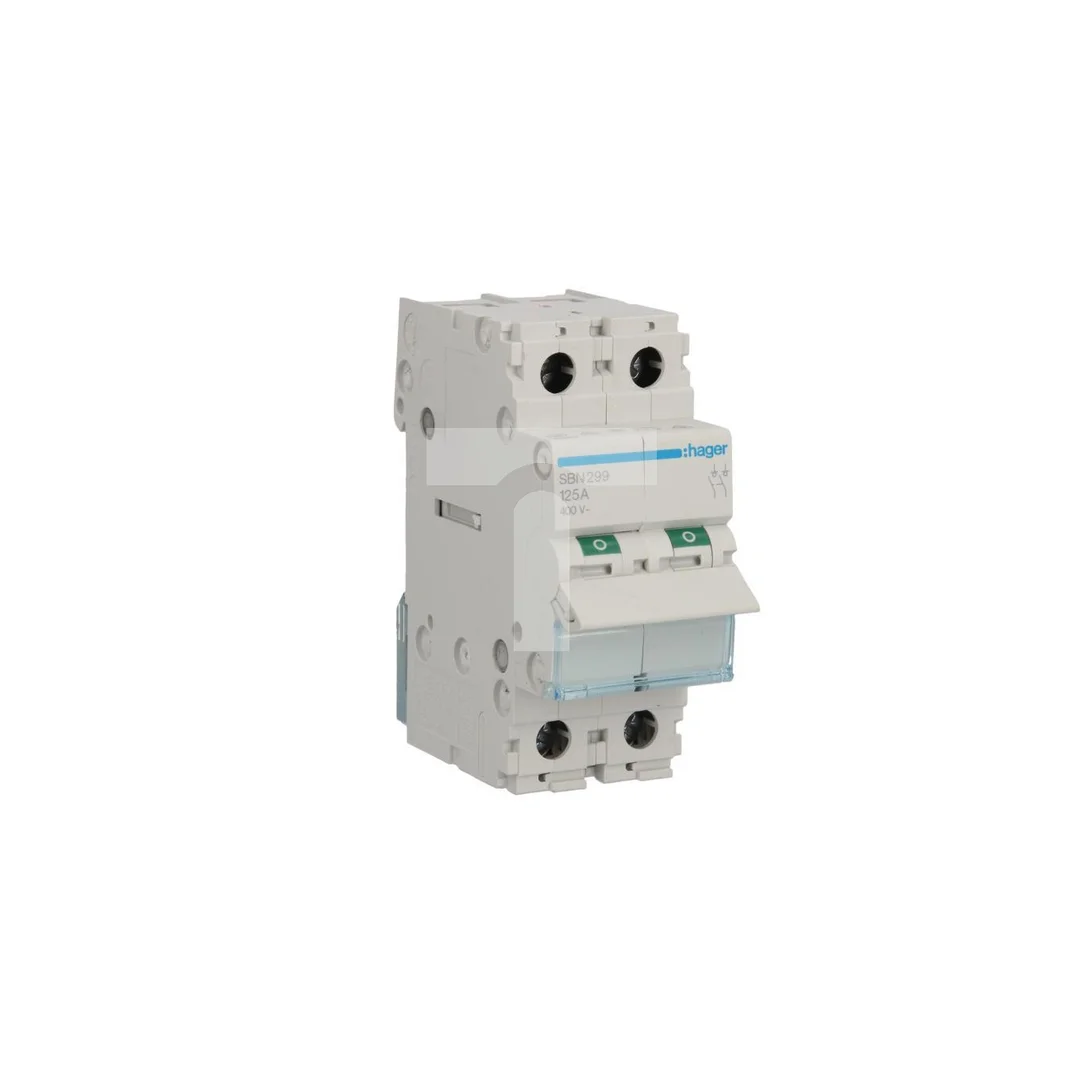

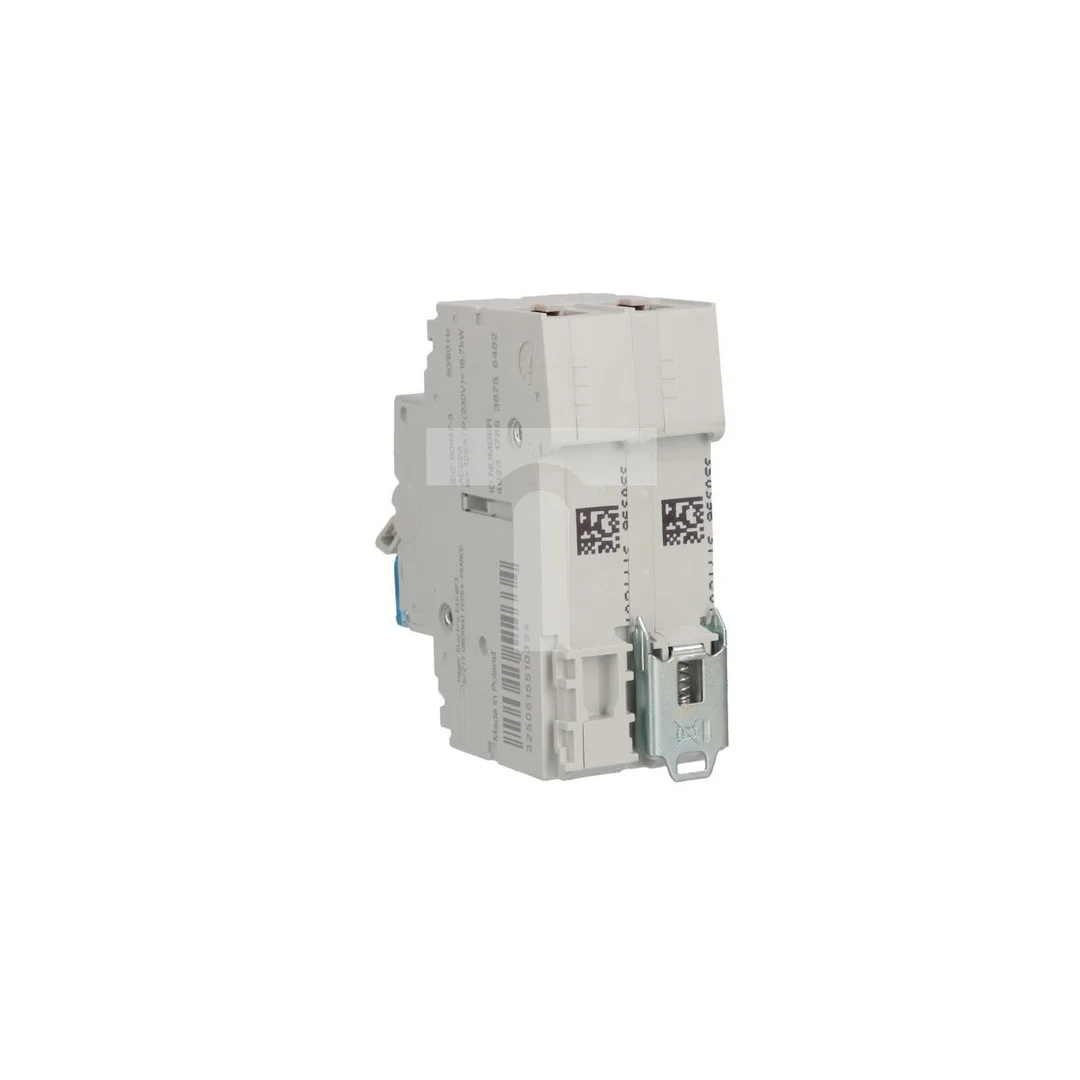

Rozłącznik modułowy 125A 2P SBN299

Rozłącznik modułowy 125A 2P SBN299

Rozłącznik modułowy 125A 2P SBN299 to dwubiegunowy rozłącznik izolacyjny przeznaczony do pracy w sieciach AC 400 V, stosowany do odłączania i izolacji obwodów w rozdzielnicach modułowych oraz układach sterowania.

Cechy techniczne

• Typ: rozłącznik izolacyjny modułowy, 2-biegunowy (2P); funkcja przełączająca: przełącznik sterujący
• Prąd znamionowy: 125 A (kategorie łączeniowe AC21 i AC22); dla kategorii AC23: 40 A
• Napięcie znamionowe: 400 V AC; napięcie izolacji: 440 V
• Zdolność zamykania przy 400 V: do 2115 A; wytrzymuje prąd zwarciowy do 1500 A
• Straty mocy przy prądzie znamionowym: 16 W
• Trwałość: elektryczna 2500 cykli, mechaniczna 40000 cykli
• Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm; szerokość odpowiada 2 modułom
• Stopień ochrony: IP20; rodzaj napięcia: AC; liczba styków zwiernych: 2
• Temperatura przechowywania: od -40 do 80 °C

Zastosowanie produktu

• Odłączanie i izolacja obwodów zasilających i pomocniczych w rozdzielnicach modułowych budynków mieszkalnych, obiektów komercyjnych i lekkich instalacjach przemysłowych
• Stosowanie w układach sterowania jako element odłączający dla grup odbiorników i obwodów kontrolnych
• Zastosowanie przy przełączaniu obciążeń o charakterze rezystancyjnym i indukcyjnym zgodnie z kategoriami AC21/AC22/AC23 (należy dobrać do konkretnego typu obciążenia)
• Wykorzystanie do prac konserwacyjnych i eksploatacyjnych wymagających izolacji obwodu przed dostępem

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy rozłącznik SBN299 nadaje się do bezpośredniego załączania silników?
   Rozłącznik SBN299 ma kategorię AC23 z dopuszczalnym prądem 40 A dla łączenia obciążeń indukcyjnych; nadaje się do bezpośredniego załączania tylko małych silników mieszczących się w tym limicie. Dla większych silników należy zastosować stycznik lub układ z napędem pośrednim.
2. Jak uwzględnić straty mocy 16 W przy projektowaniu rozdzielnicy?
   Strata 16 W przy prądzie znamionowym generuje wydzielanie ciepła—należy uwzględnić odpowiednią wentylację rozdzielnicy, zachować odstępy między urządzeniami oraz uwzględnić to przy bilansie cieplnym i doborze przekrojów przewodów.
