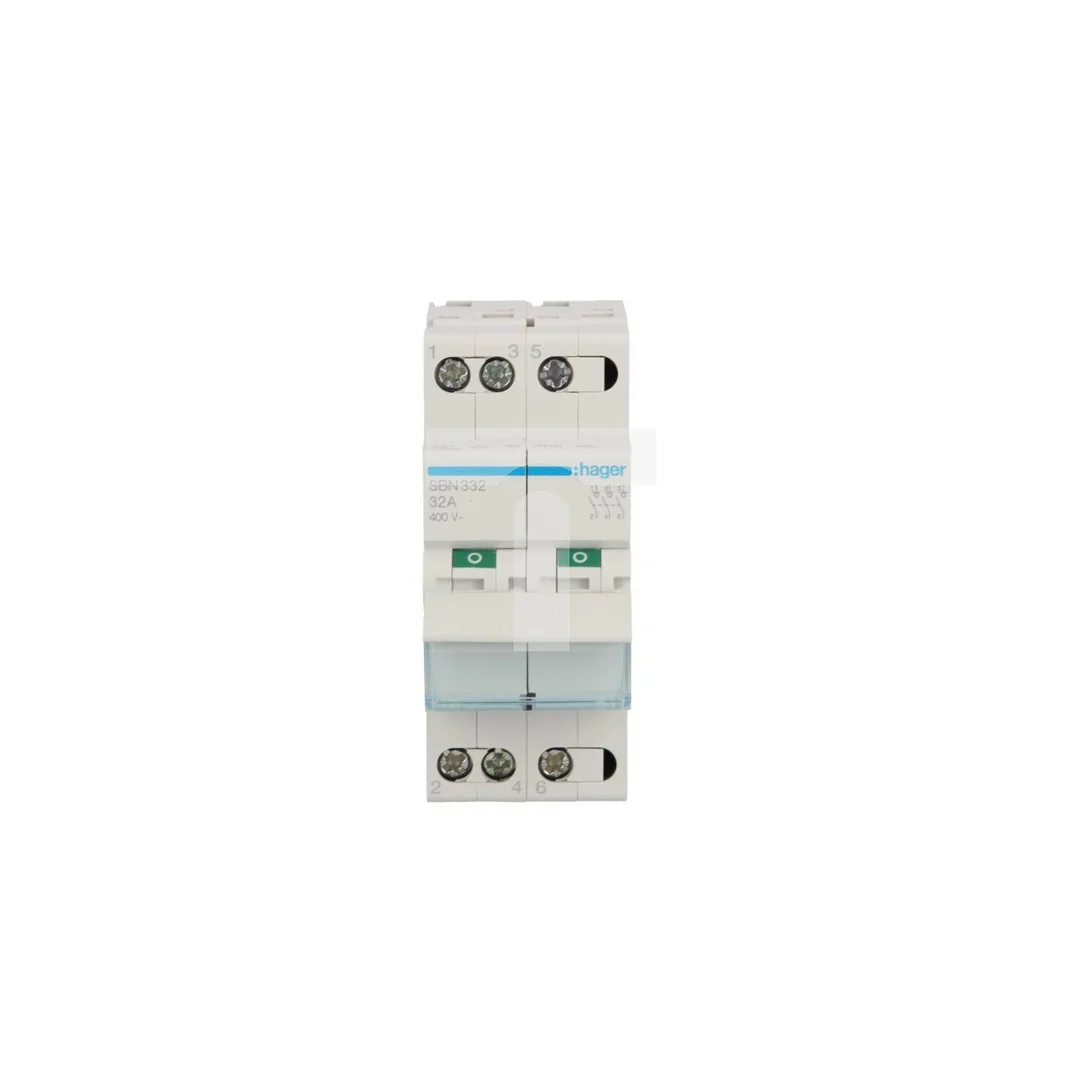

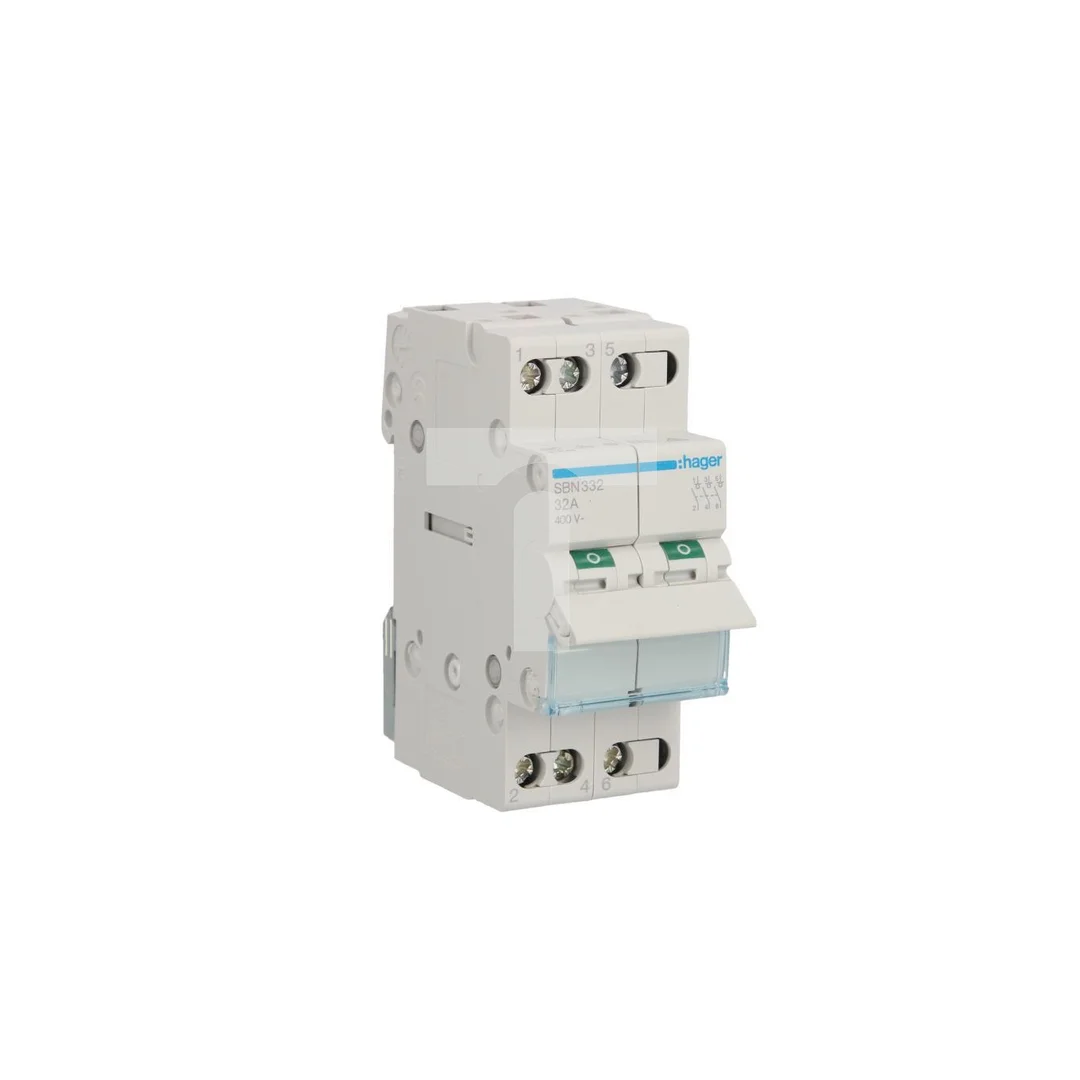

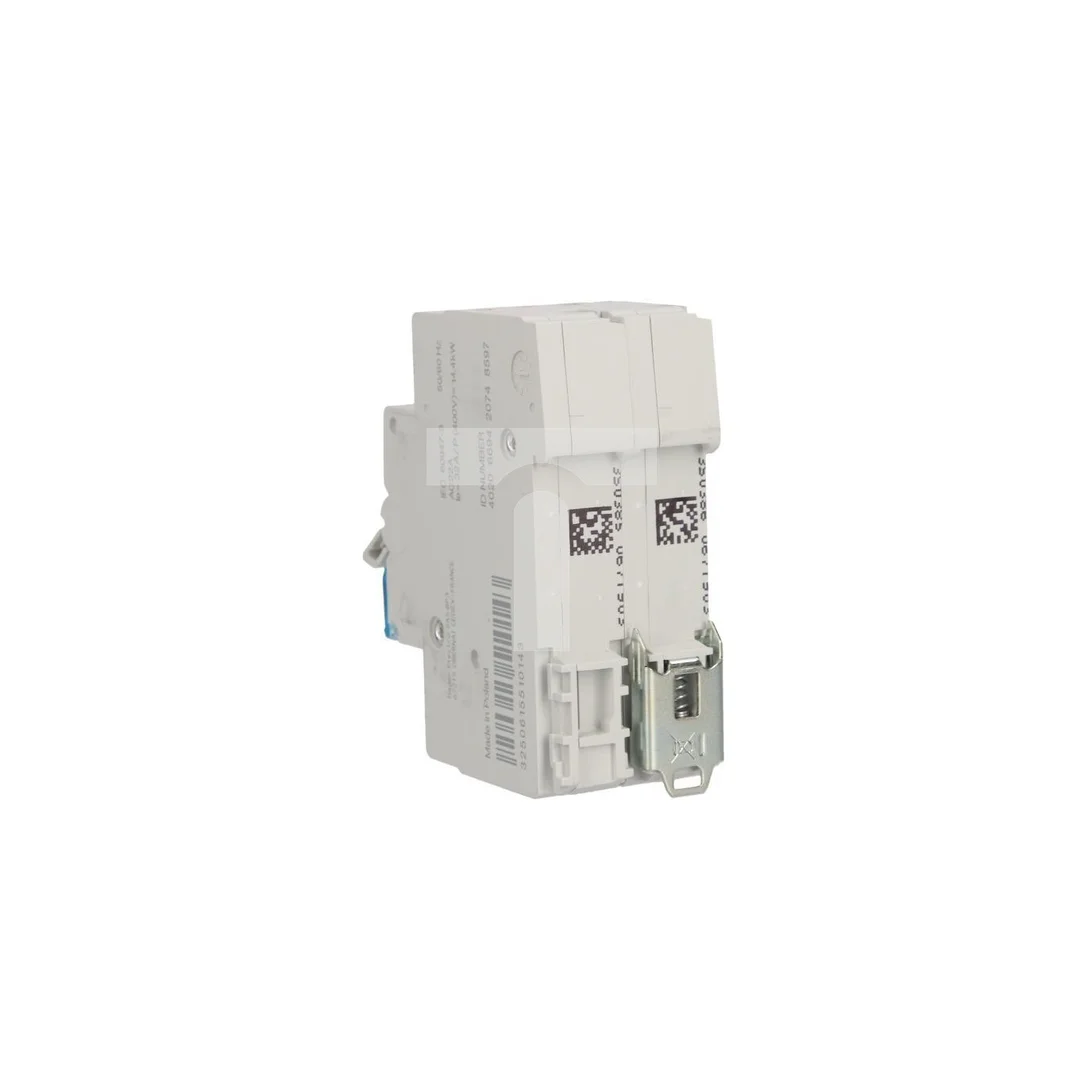

Rozłącznik modułowy 32A 3P SBN332

Rozłącznik modułowy 32A 3P SBN332

Rozłącznik modułowy 32A 3P SBN332 jest trójpolowym rozłącznikiem izolacyjnym przeznaczonym do odłączania i izolowania obwodów zasilania w instalacjach przemysłowych i budynkowych przy napięciu 400 V AC. Produkt przeznaczony do montażu w rozdzielnicach modułowych, służy do bezpiecznego rozłączania faz oraz prac konserwacyjnych.

Cechy techniczne

• Konfiguracja: 3 bieguny (3P), funkcja przełączająca: wyłącznik, rodzaj napięcia: AC.
• Prąd znamionowy: 32 A; napięcie znamionowe: 400 V AC; napięcie izolacji: 440 V.
• Kategorie przełączania: AC21/AC22 – 32 A; AC23 – 10 A (nominalny prąd roboczy w AC23 = 10 A).
• Wytrzymałość zwarciowa (wartość z karty): maks. prąd zwarciowy 480 A; zdolność zamykania przy 400 V: 677 A.
• Trwałość: elektryczna 25 000 cykli, mechaniczna 200 000 cykli.
• Wymiary i montaż: głębokość zabudowy 68 mm, wysokość 83 mm, szerokość 35 mm; szerokość wyrażona liczbą modułów: 3.
• Moment dokręcania zacisków: 1,8 Nm.
• Stopień ochrony: IP20; zakres temperatury magazynowania: -40 ÷ 80 °C.
• Zgodność normatywna: IEC 60947-3 (dane techniczne zgodne z kartą katalogową); dyrektywy dotyczące ograniczeń substancji (RoHS) uwzględnione w dokumentacji producenta.

Zastosowanie produktu

• Odłączanie i izolacja obwodów zasilania trójfazowego w rozdzielnicach i polach dystrybucyjnych.
• Stosowanie jako urządzenie izolujące przy pracach konserwacyjnych i serwisowych.
• Przełączanie obwodów pomocniczych i obciążeń resistywnych/lekko indukcyjnych w ramach wymagań kategorii AC21/AC22 do 32 A.
• Możliwość użycia przy obciążeniach indukcyjnych w kategorii AC23 przy ograniczeniu do 10 A; w aplikacjach silnikowych lub przy wysokich prądach zwarciowych należy stosować odpowiednio dobrane łączniki lub zabezpieczenia.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy rozłącznik SBN332 nadaje się do rozłączania obciążeń silnikowych (kategoria AC23)?
   Nominalny prąd roboczy w kategorii AC23 dla SBN332 wynosi 10 A; dlatego do rozłączania silników lub ciężkich obciążeń indukcyjnych przekraczających 10 A należy zastosować inne łączniki lub dodatkowe urządzenia izolujące zaprojektowane dla wyższych prądów AC23.
