Rozłącznik modułowy 63A 1P SBN163

Rozłącznik modułowy 63A 1P SBN163

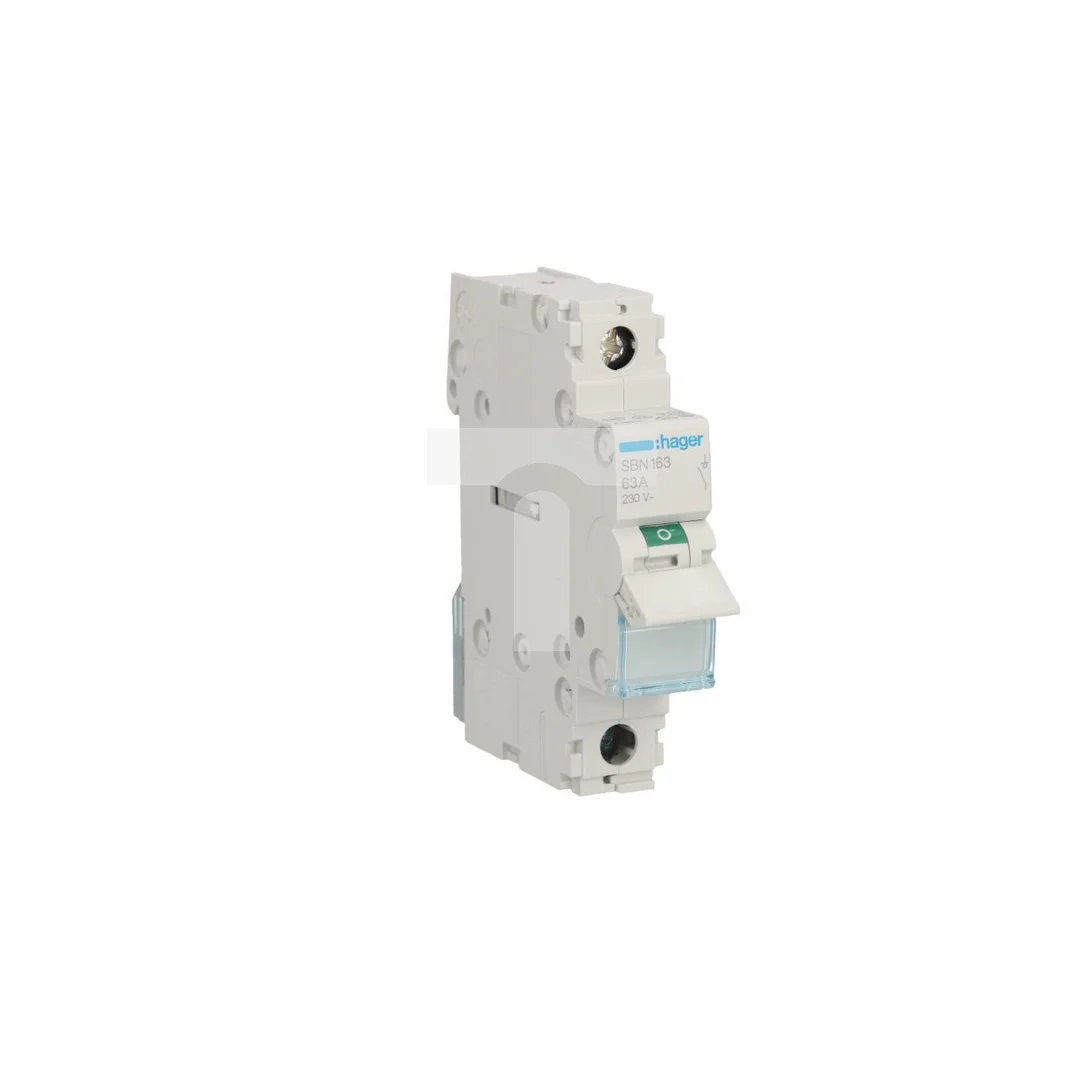

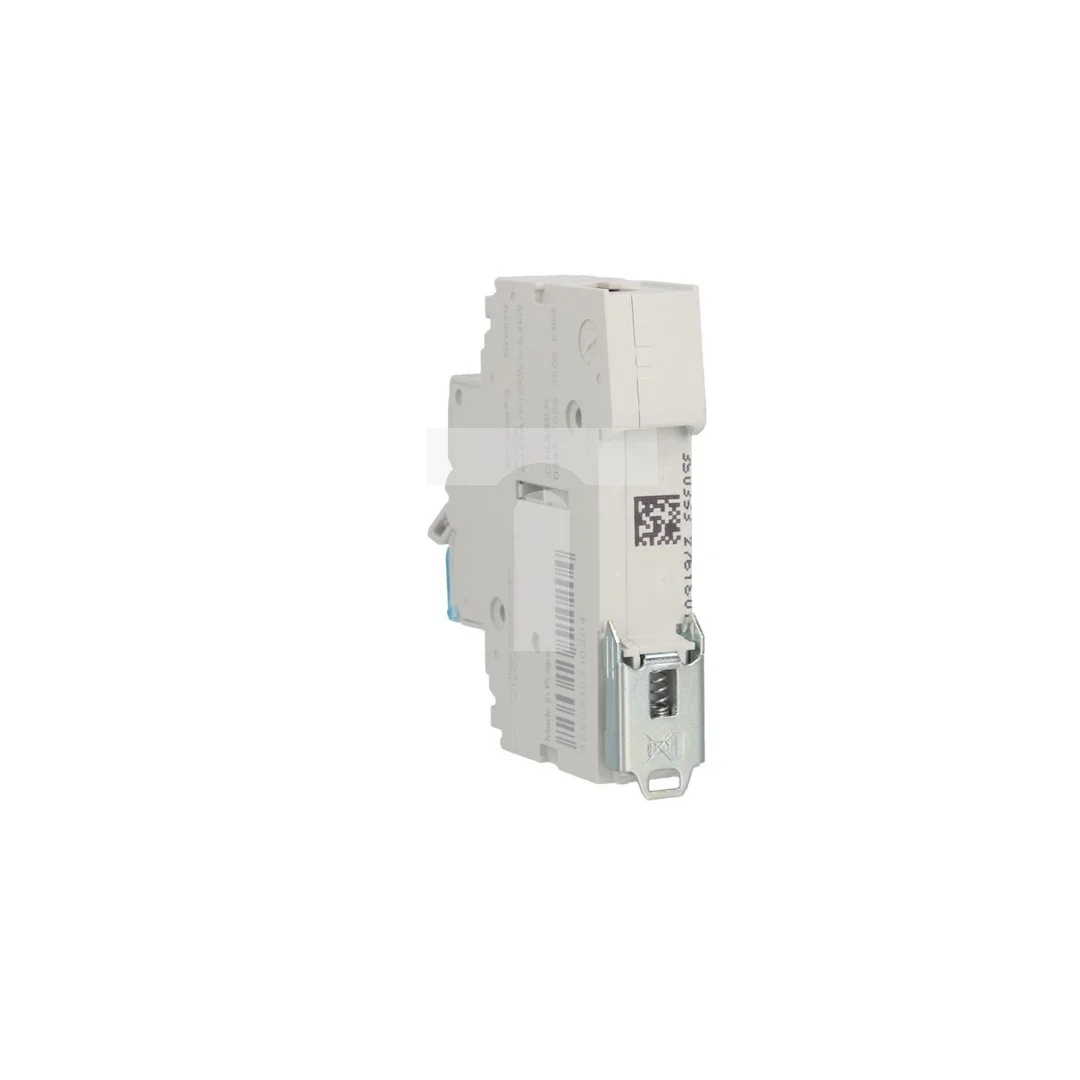

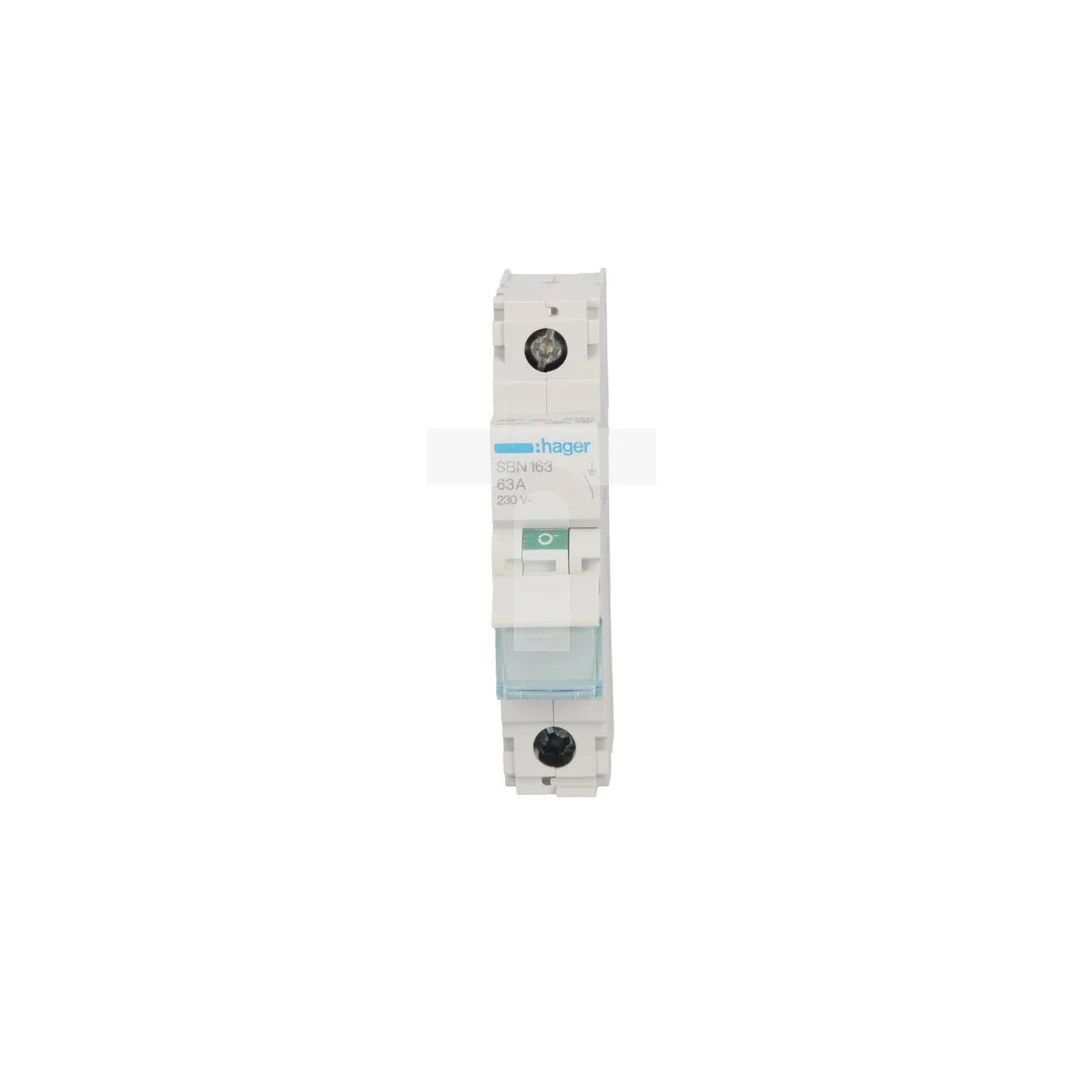

Rozłącznik modułowy 63A 1P SBN163 to jednostopniowy rozłącznik izolacyjny do instalacji jednofazowych, przeznaczony do odłączania i separacji obwodów sterowania oraz zasilania pomocniczego w rozdzielnicach modułowych.

Cechy techniczne

• Liczba biegunów: 1 (1P); prąd znamionowy: 63 A; napięcie znamionowe: 230 V AC; częstotliwość: 50/60 Hz.
• Obciążalność prądowa: kategorie przełączania AC21 i AC22 – 63 A; AC23 – 40 A.
• Znamionowa zdolność łączeniowa: 6 kA; zdolność zamykania przy 400 V: 1332 A (wartość z karty katalogowej).
• Trwałość elektryczna: 5000 cykli przy obciążeniu; trwałość mechaniczna: 60000 cykli.
• Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł).
• Moment dokręcania styków: 2,8 Nm.
• Napięcie izolacji: 440 V; stopień ochrony: IP20; zakres temperatur pracy: -40 °C do 80 °C.
• Liczba styków zwiernych/rozwiernych: 1/0.
• Zgodność z normą IEC 60947-3 oraz wymogami RoHS.

Zastosowanie produktu

• Izolacja i odłączanie obwodów jednofazowych w rozdzielnicach modułowych podczas prac serwisowych.
• Stosowanie jako rozłącznik izolacyjny w obwodach sterowania, układach pomocniczych i zasilaniu urządzeń przemysłowych odpowiadających kategoriom AC21/AC22/AC23.
• W instalacjach o ograniczonej szerokości szafy rozdzielczej – szerokość urządzenia to 1 moduł.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza 'zdolność zamykania przy 400 V: 1332 A’ dla rozłącznika modułowego 63A 1P SBN163?
   Ta wartość oznacza maksymalny prąd zwarciowy, przy którym rozłącznik może bezpiecznie zamknąć styki przy 400 V bez uszkodzenia mechanizmu lub styków. Przy projektowaniu układu należy skoordynować urządzenia ochronne (wyłączniki, bezpieczniki) tak, aby nie wystawiać rozłącznika na długotrwałe działanie prądów przekraczających tę wartość.
