Opis

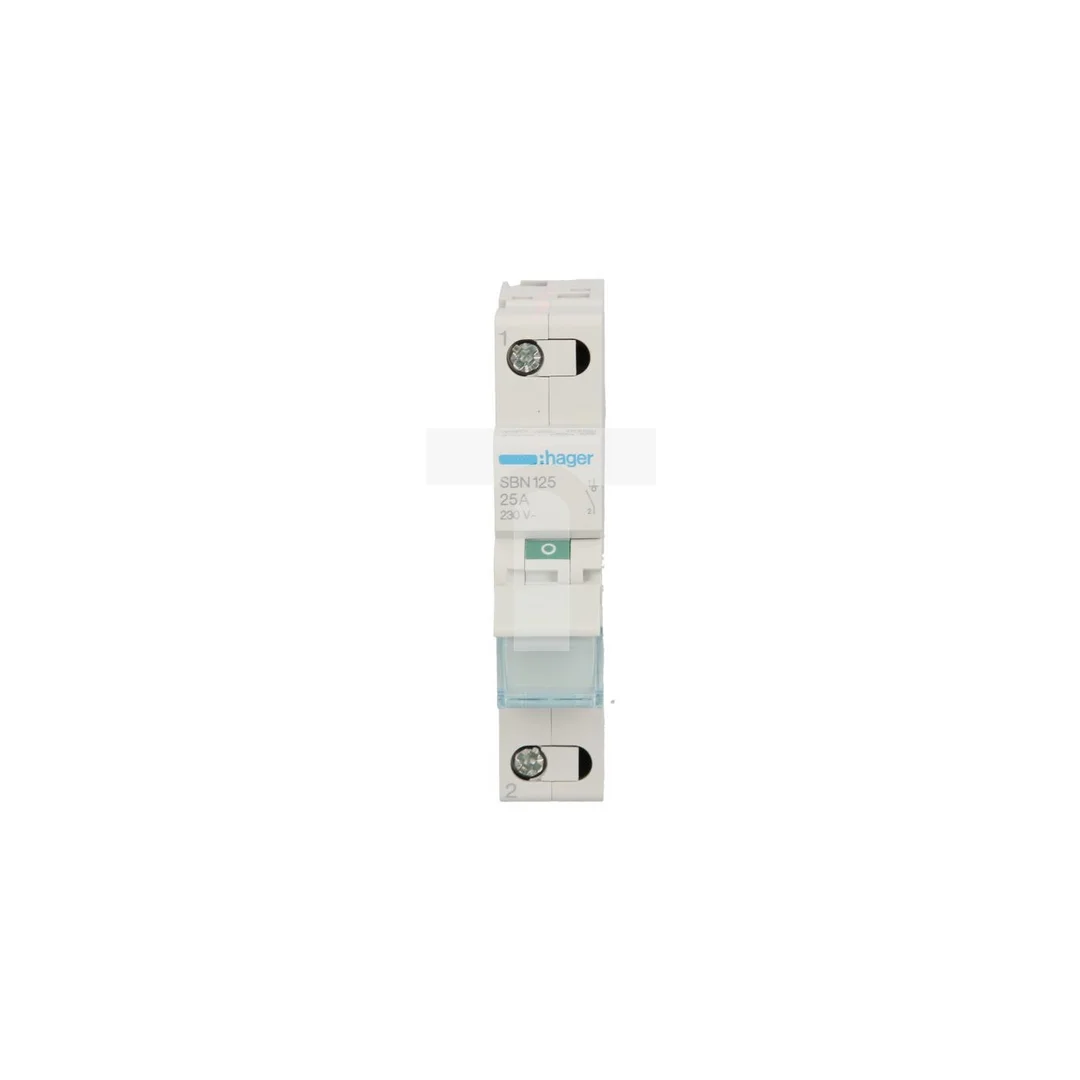

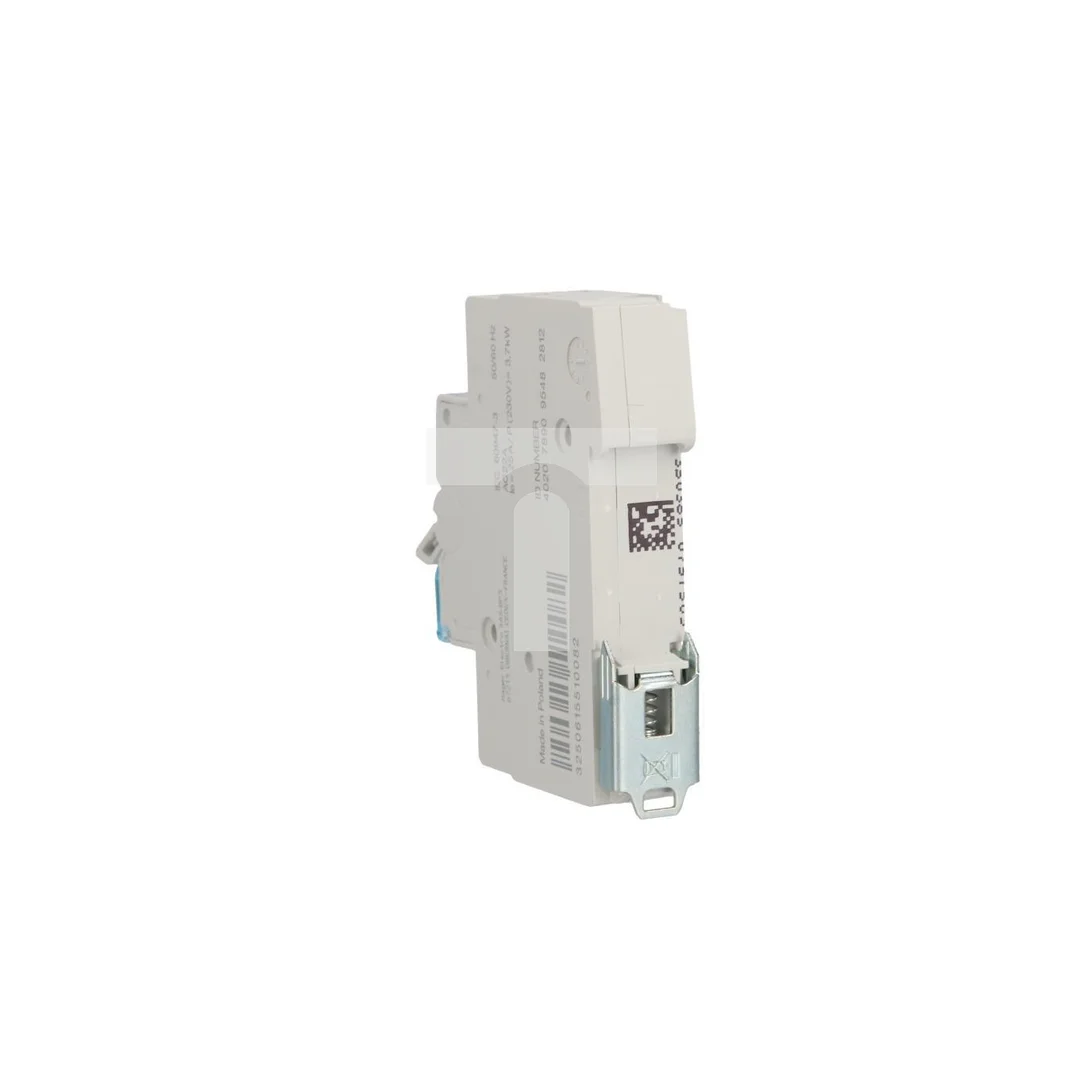

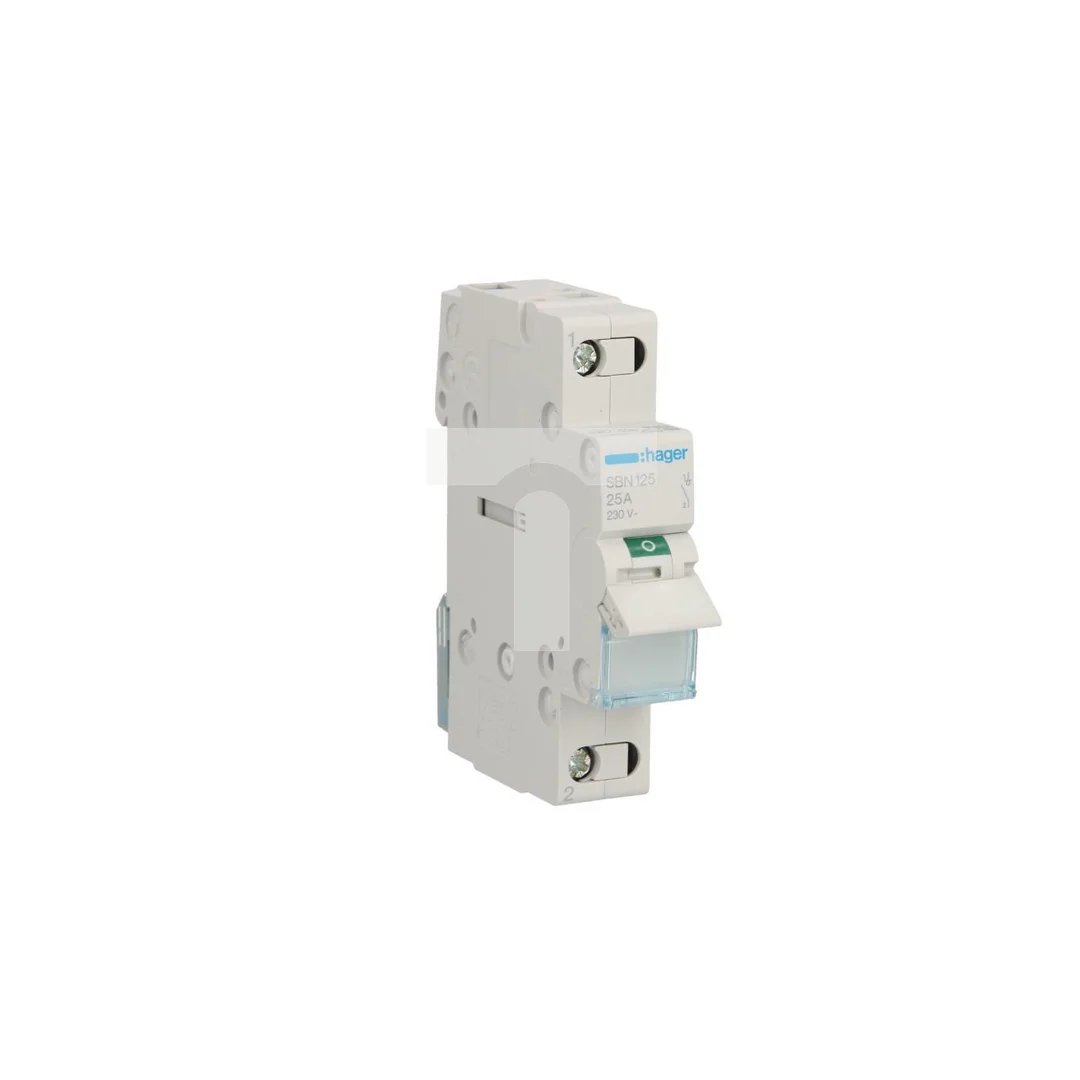

Rozłącznik modułowy 25A 1P SBN125
Rozłącznik modułowy 25A 1P SBN125 to jednobiegunowy rozłącznik izolacyjny przeznaczony do ręcznej izolacji obwodów jednofazowych w instalacjach AC 230 V. Produkt służy do bezpiecznego odłączania i pracy serwisowej obwodów o prądzie znamionowym do 25 A.
Cechy techniczne
- Typ: rozłącznik modułowy 1P (1 biegun zwierny)
- Napięcie znamionowe: 230 V AC, częstotliwość 50/60 Hz
- Prąd znamionowy: 25 A (AC21/AC22); prąd roboczy AC23: 10 A
- Zdolność zamykania: 529 A
- Trwałość: elektryczna 25 000 cykli, mechaniczna 200 000 cykli
- Maksymalne napięcie izolacji: 440 V
- Wymiary: wysokość 83 mm, głębokość 68 mm, szerokość 17,5 mm (1 moduł)
- Stopień ochrony: IP20
- Przekroje przewodów: żyły elastyczne 1,5–10 mm²; sztywne 1,5–16 mm²
- Zakres temperatury magazynowania: -40 do 80 °C
- Funkcja przełączająca: wyłącznik/rozłącznik, rodzaj napięcia: AC
Zastosowanie
- Izolacja i odłączanie obwodów jednofazowych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.
- Przerwanie zasilania obwodów oświetleniowych, grzewczych i pomocniczych do 25 A.
- Wyłącznik izolacyjny do prac serwisowych i konserwacyjnych.
- Przełączanie niewielkich obciążeń indukcyjnych i małych silników do 10 A (kategoria AC23).
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik modułowy 25A 1P SBN125 nadaje się do przełączania silników?
Rozłącznik SBN125 ma klasyfikację AC23 dla 10 A, co oznacza stosowalność do małych obciążeń indukcyjnych i niewielkich silników do 10 A. Dla większych silników należy stosować stycznik lub wyłącznik silnikowy sterowany z zewnętrznego obwodu, aby zapewnić odpowiednią wytrzymałość łączeniową.
