Rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501

Rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501

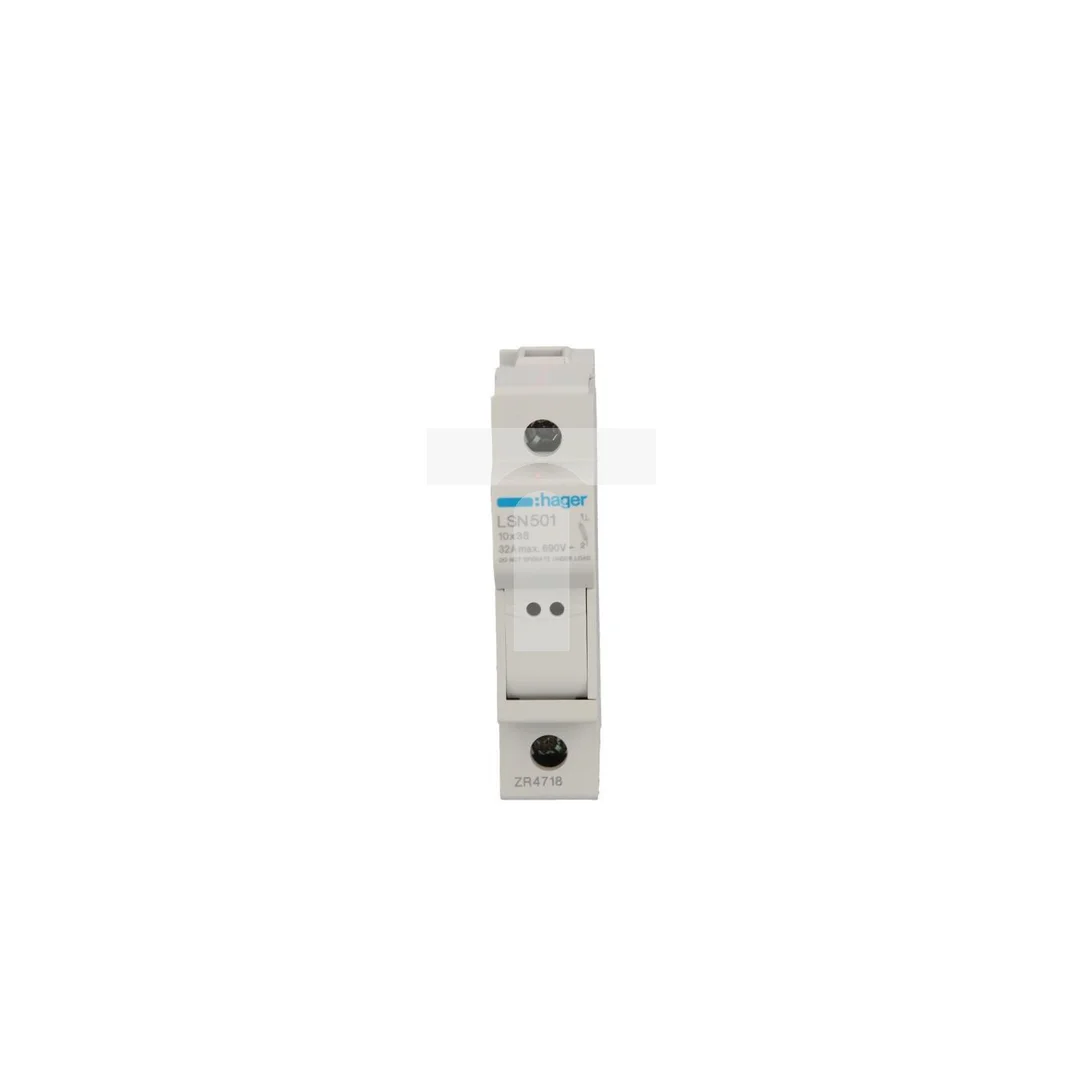

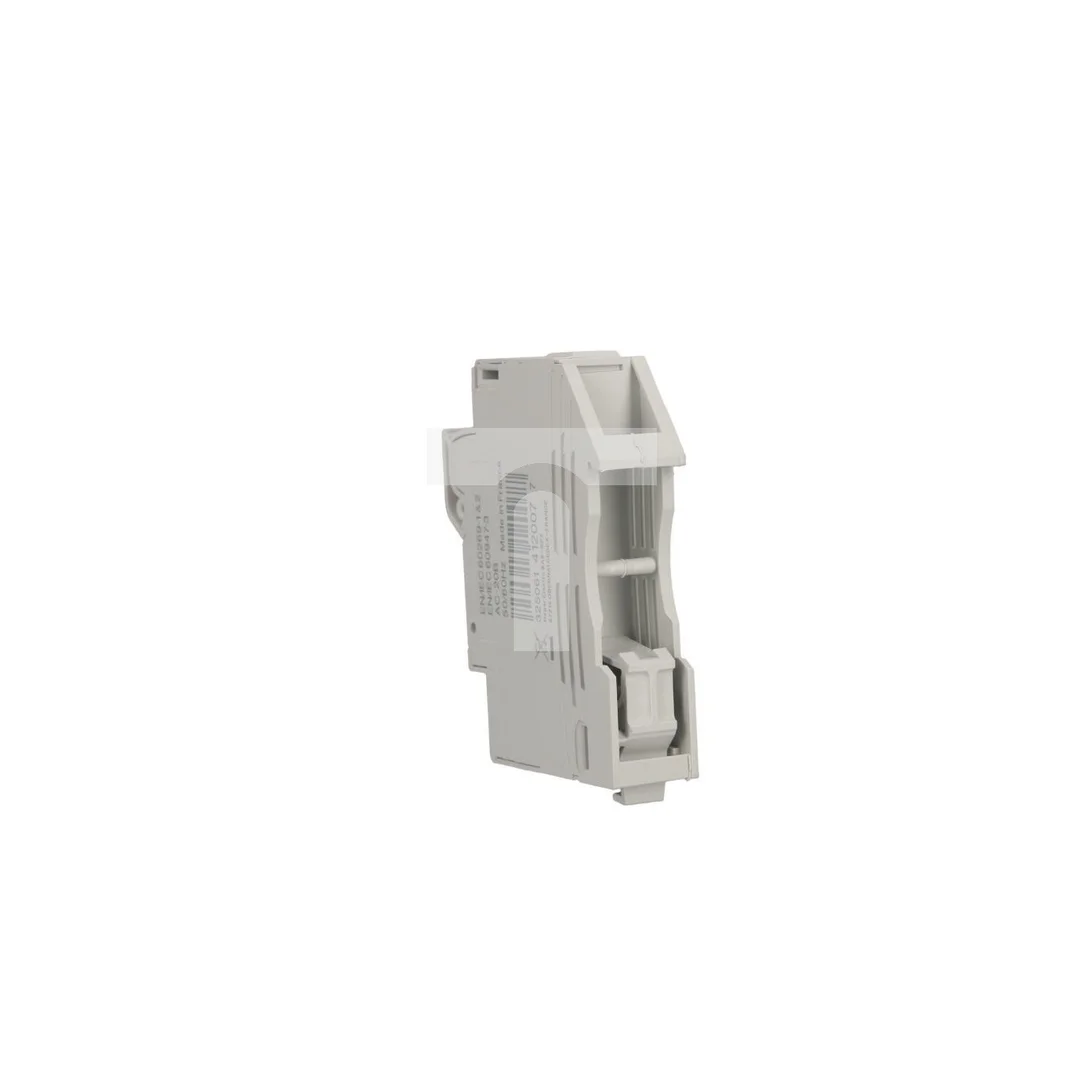

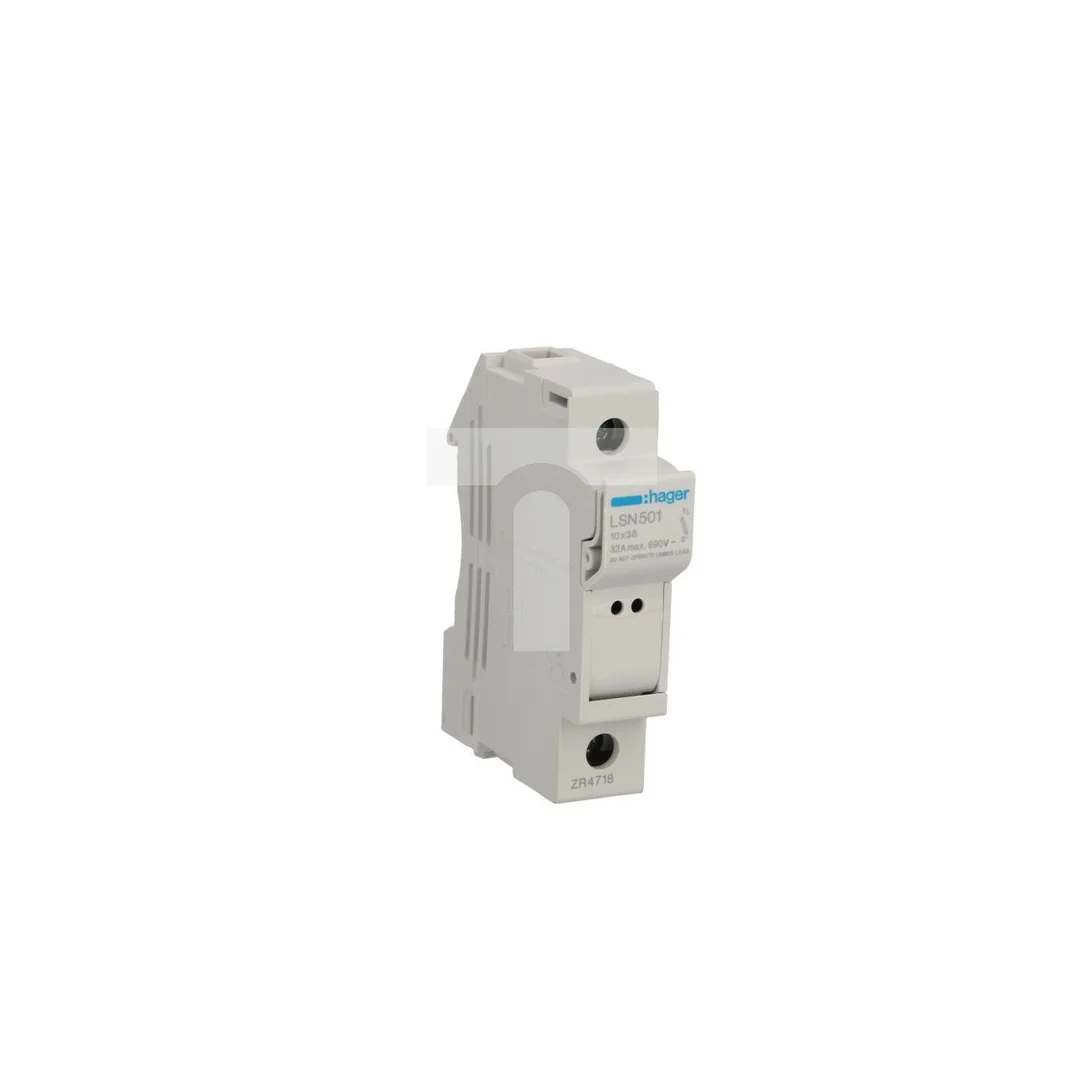

Rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501 to modułowa podstawa bezpiecznikowa montowana na szynie DIN, przeznaczona do wkładek 10×38 mm. Stosowany w instalacjach jednofazowych i panelach sterowniczych do rozłączania i ochrony obwodów przy prądach znamionowych w zakresie 2–32 A.

Cechy techniczne

• Liczba biegunów: 1P, montaż na szynie DIN
• Kompatybilność wkładek: 10×38 mm, charakterystyka gF
• Prąd znamionowy wkładek: 2–32 A
• Znamionowe napięcie łączeniowe: 690 V (AC); konstrukcja kompatybilna z AC/DC
• Napięcie izolacji: 1000 V
• Całkowite straty mocy przy prądzie znamionowym: 3,4 W
• Stopień ochrony: IP2X
• Zakres temperatur pracy: −40 °C do +70 °C
• Normy: zgodność z IEC 60269-1 i IEC 60947-3
• Uwagi instalacyjne: współczynniki korekcyjne prądu zmniejszają się przy montażu rozłączników obok siebie

Zastosowanie produktu

• Ochrona i rozłączanie obwodów jednofazowych w rozdzielnicach przemysłowych i instalacjach budynkowych
• Panele sterownicze maszyn i urządzeń — jako element izolujący i zabezpieczający obwody pomocnicze
• Aplikacje wymagające wkładek cylindrycznych 10×38 mm o charakterystyce gF (ochrona przed skutkami przeciążeń i zwarć)
• Instalacje, gdzie ważne są ograniczenia przestrzenne i montaż na szynie DIN oraz praca w szerokim zakresie temperatur

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501 można użyć w instalacji trójfazowej?
   Tak — produkt jest jednozłączkowy (1P). Do ochrony trójfazowej należy zastosować trzy rozłączniki LSN501 zamontowane na szynie DIN po jednym na każdą fazę lub użyć odpowiedniego rozwiązania wielobiegunowego.
2. Jak dobrać wkładkę bezpiecznikową do rozłącznika LSN501?
   Należy użyć wkładki cylindrycznej 10×38 mm o charakterystyce gF i prądzie znamionowym w zakresie 2–32 A zgodnym z wymaganiami obwodu; przy doborze uwzględnić współczynniki korekcyjne dla montażu obok siebie oraz temperaturę pracy.
