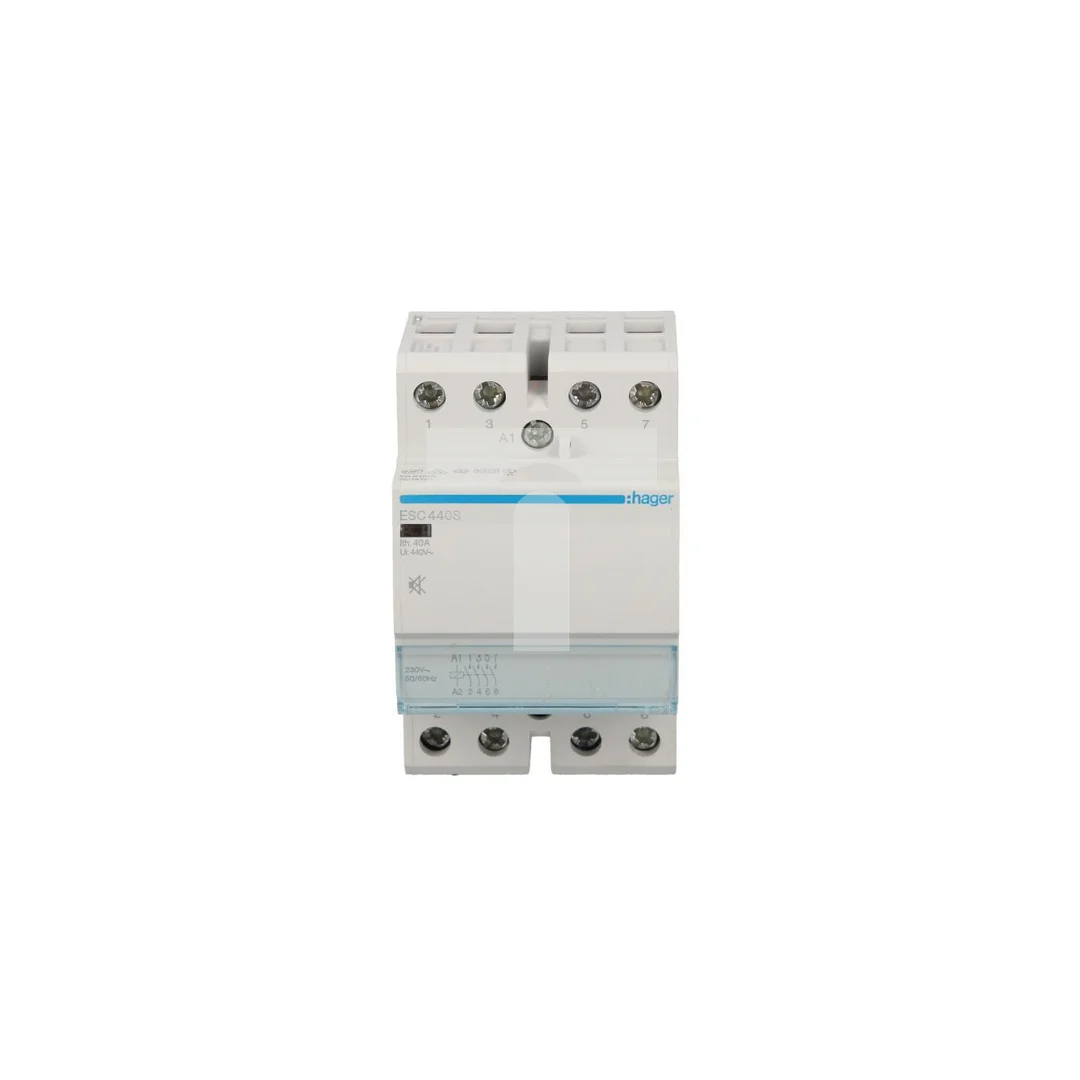

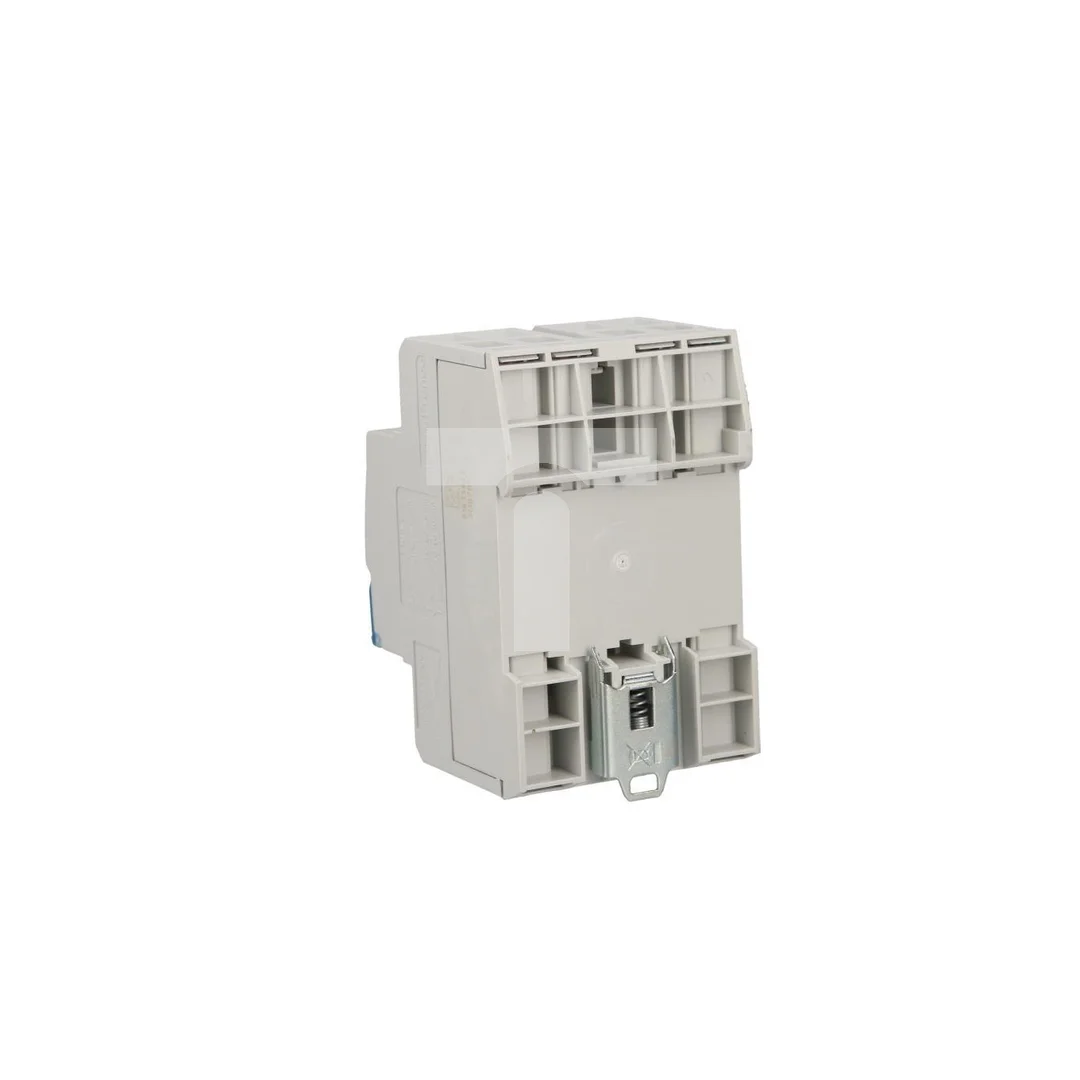

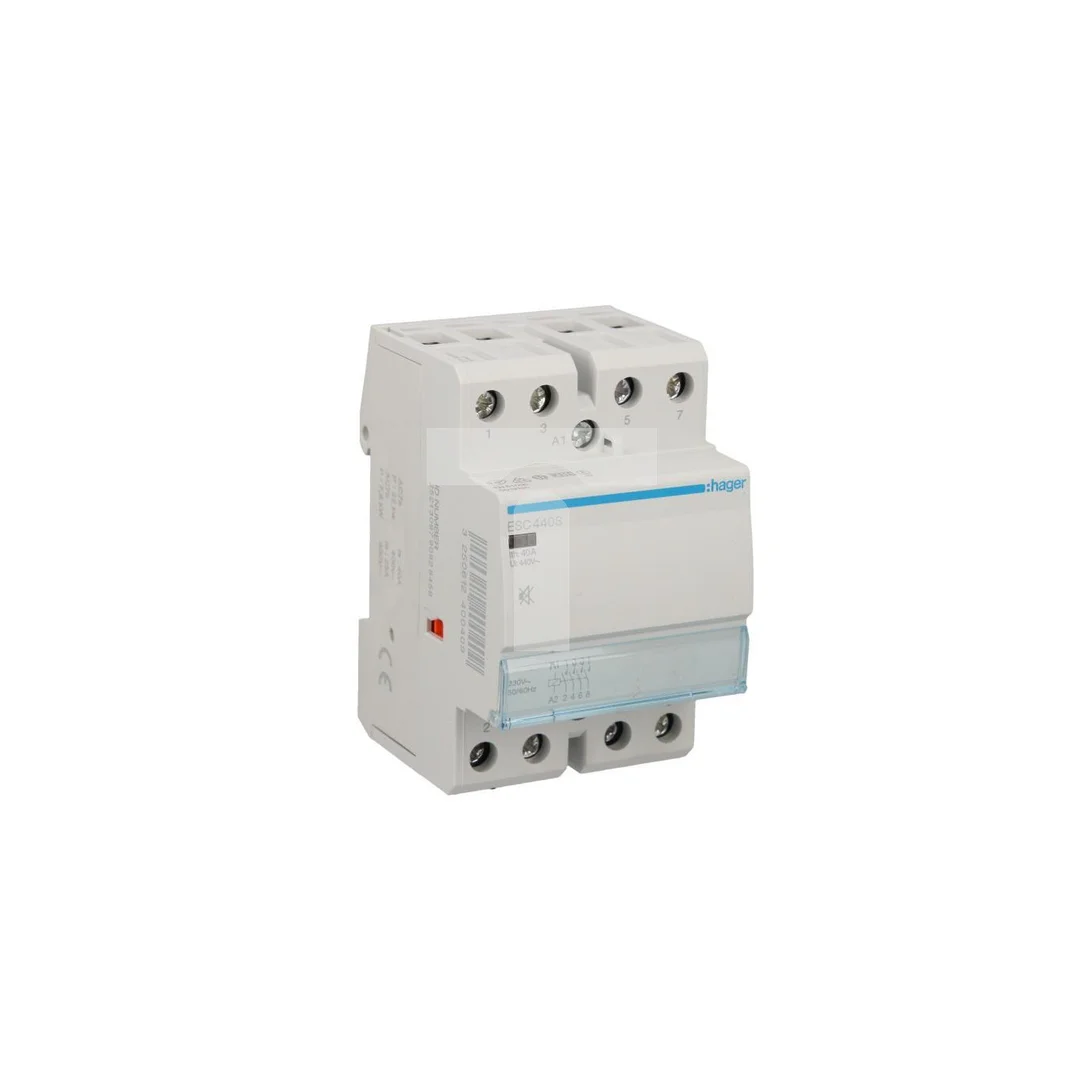

Stycznik modułowy cichy 40A 4Z 230V AC ESC440S

Stycznik modułowy cichy 40A 4Z 230V AC ESC440S

ESC440S to modułowy, cichy stycznik instalacyjny z czterema stykami zwiernymi (4NO) i cewką 230 V AC, przeznaczony do przełączania obciążeń do 40 A w instalacjach modułowych. Stosowany głównie w grupach oświetleniowych oraz obwodach elektrycznych wymagających kompaktowego montażu.

Cechy techniczne

• Konfiguracja styków: 4 styków zwiernych (4NO), brak styków rozwiernych.
• Znamionowe napięcie łączeniowe: 400 V; zakres znamionowego napięcia pracy: 230–250 V.
• Znamionowe napięcie wzbudzenia / sterowania: 230 V AC (rodzaj napięcia sterowania: AC).
• Znamionowy prąd pracy: 40 A (kategoria A); dla kategorii B: 25 A.
• Kategoria użytkowania: 1; przeznaczony do zastosowań AC-7a/b (zgodnie z kartą katalogową).
• Czas odpowiedzi: zamknięcie 25 ms, otwarcie 20 ms.
• Wytrzymałość elektryczna: 30 000 cykli; wytrzymałość mechaniczna: 1 000 000 cykli.
• Maksymalna moc pobierana przez cewkę: 5 W.
• Dopuszczalne obciążenia świetlne: lampy fluorescencyjne do 1900 VA; żarówki do 4000 W.
• Klasa ochronności: II; stopień ochrony: IP20.
• Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm (szerokość odpowiada 3 modułom).
• Temperatura magazynowania: -40 °C do +80 °C.
• Możliwość dodatkowego wyposażenia: tak (zgodnie z dokumentacją producenta).

Zastosowanie produktu

• Sterowanie grupami oświetleniowymi w instalacjach mieszkaniowych i lekkich instalacjach przemysłowych (lampy fluorescencyjne, żarówki) z zachowaniem dopuszczalnych obciążeń.
• Przełączanie obwodów z obciążeniem do 40 A przy napięciu znamionowym 400 V.
• Montaż modułowy w rozdzielnicach – konfiguracja zajmuje 3 moduły szerokości, instalacja w przestrzeni modułowej rozdzielnicy.
• Zastosowanie tam, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna przy częstym cyklowaniu łączy.
