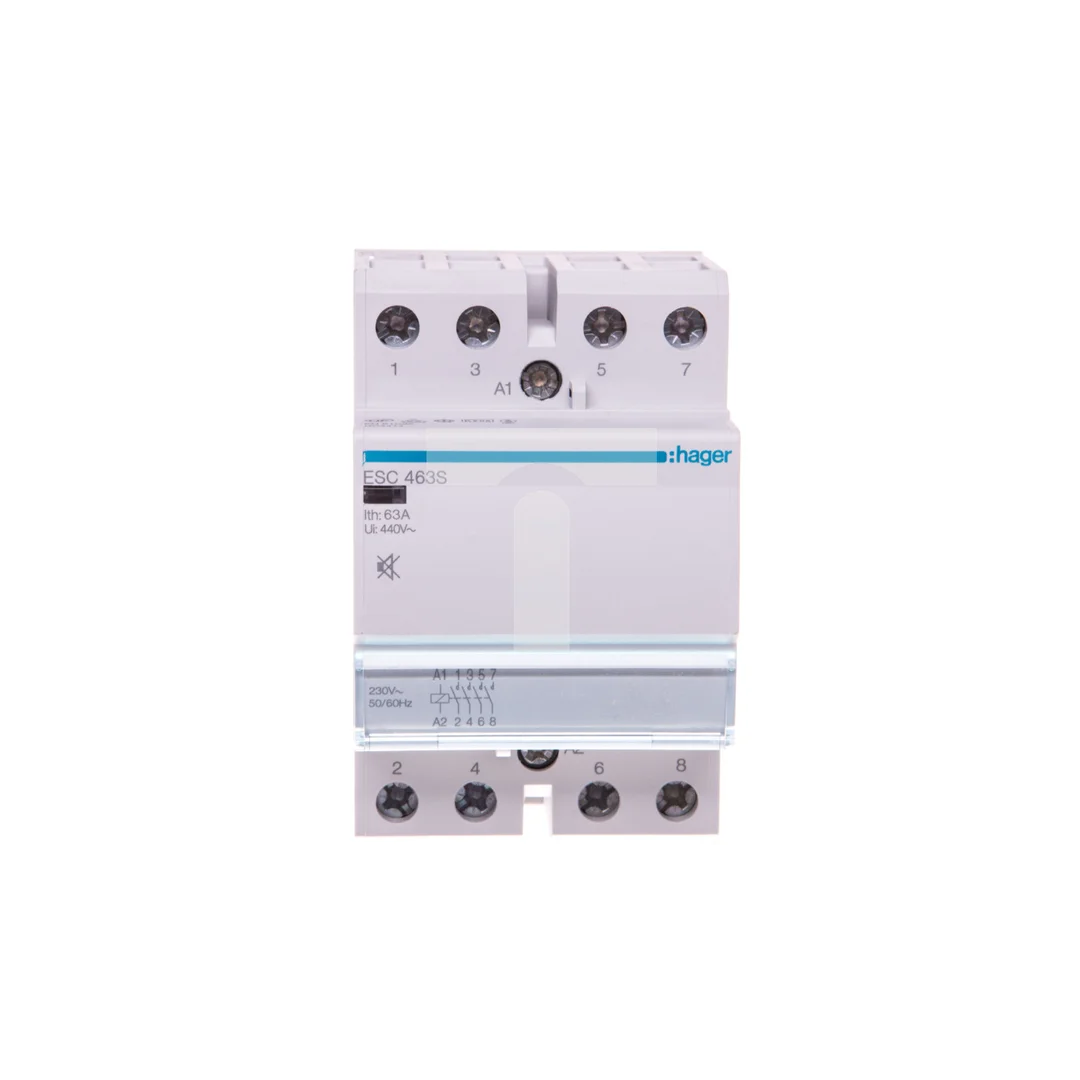

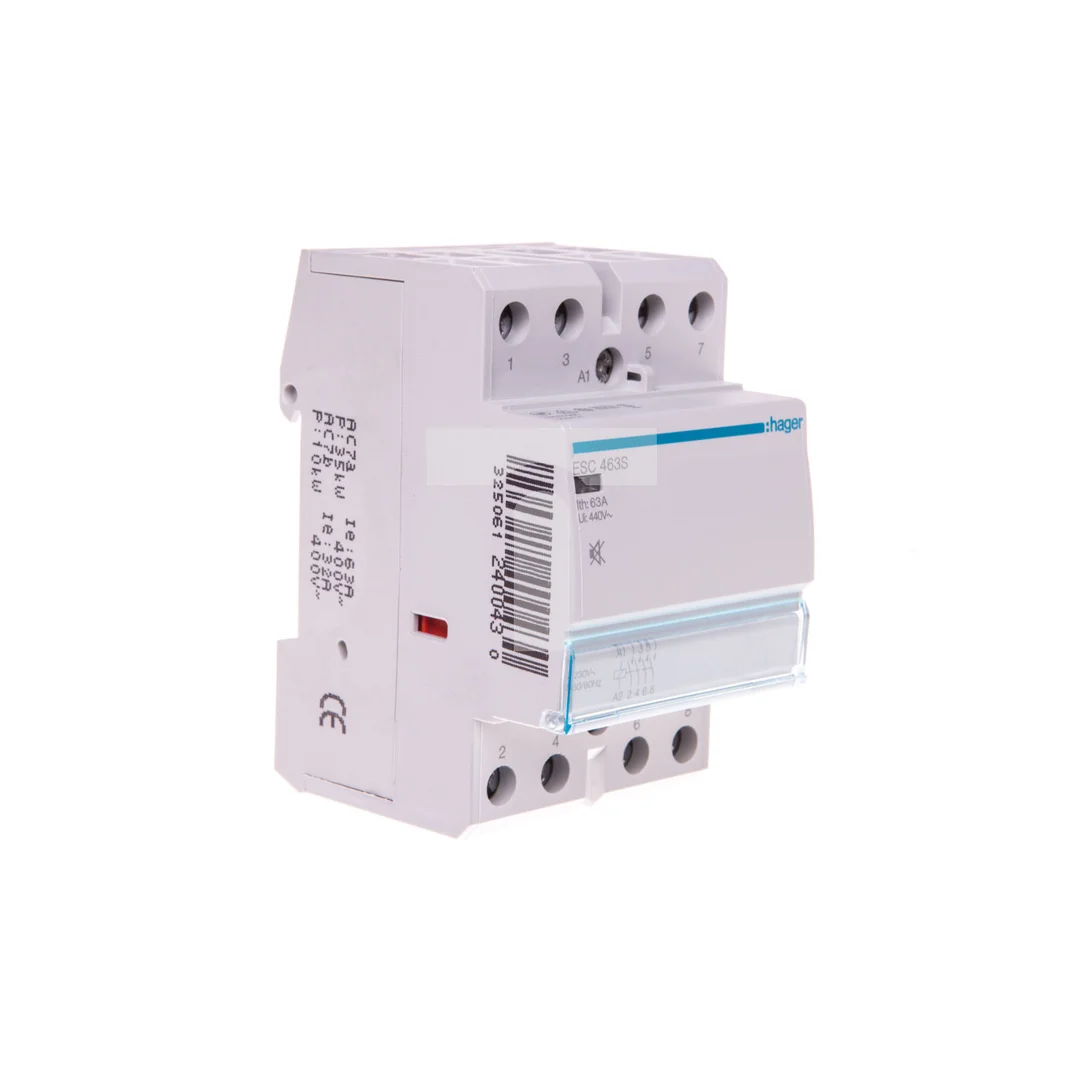

Stycznik modułowy cichy 63A 4Z 0R 230V AC ESC463S

Stycznik modułowy cichy 63A 4Z 0R 230V AC ESC463S

Stycznik modułowy ESC463S to cichy stycznik instalacyjny 4NO przeznaczony do sterowania obwodami oświetleniowymi i innymi obciążeniami AC przy napięciu sterowania 230 V AC. Produkt znajduje zastosowanie w rozdzielnicach modułowych oraz systemach automatyki budynkowej.

Cechy techniczne

• Liczba styków zwiernych: 4 (4 NO), liczba styków rozwiernych: 0.
• Znamionowe napięcie pracy: 230–400 V; znamionowe napięcie wzbudzenia: 230 V AC (sterowanie AC).
• Znamionowy prąd pracy: 63 A (kategoria AC‑7a/b); dla kategorii B występuje wartość 32 A.
• Zdolność łączeniowa dla oświetlenia: do 3000 VA (oprawy fluorescencyjne) oraz do 6500 W (oprawy żarowe) zgodnie z kartą katalogową.
• Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm (ilość modułów: 3).
• Stopień ochrony: IP20; klasa ochronności: II.
• Zakres temperatur pracy: -40 °C do 80 °C.
• Brak suwaka do obsługi manualnej; konstrukcja umożliwia dodatkowe wyposażenie (akcesoria przyłączeniowe/ pomocnicze).
• Przeznaczony do instalacji modułowych o zasilaniu AC/sterowaniu AC 230 V.

Zastosowanie produktu

• Sterowanie obwodami oświetlenia w budynkach wielolokacyjnych i komercyjnych (oprawy fluorescencyjne i żarowe) w rozdzielnicach modułowych.
• Integracja z układami automatyki budynkowej i systemami sterowania pracującymi przy 230 V AC.
• Przełączanie obciążeń zgodnych z kategoriami AC‑7a/b — odpowiednie do obwodów oświetleniowych o znamionowych mocach podanych w specyfikacji.
• Stosowanie w instalacjach eksploatowanych w szerokim zakresie temperatur (-40 °C ÷ 80 °C) wewnątrz obudów zewnętrznych o stopniu ochrony nie niższym niż IP20.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy stycznik ESC463S obsłuży oprawy o dużym prądzie rozruchowym (np. świetlówki)?
   Tak. ESC463S jest zaprojektowany do pracy w kategoriach AC‑7a/b i według karty katalogowej może przełączać oprawy fluorescencyjne do 3000 VA oraz oprawy żarowe do 6500 W. Przy doborze uwzględnij sumaryczny prąd rozruchowy instalacji i charakterystykę inrush konkretnego układu; w razie wątpliwości zaleca się weryfikację prądu rozruchowego lub zastosowanie układu z ograniczeniem prądu rozruchowego.
