Wyłącznik nadprądowy 1P C 25A 6kA AC MCN125E

Wyłącznik nadprądowy 1P C 25A 6kA AC MCN125E

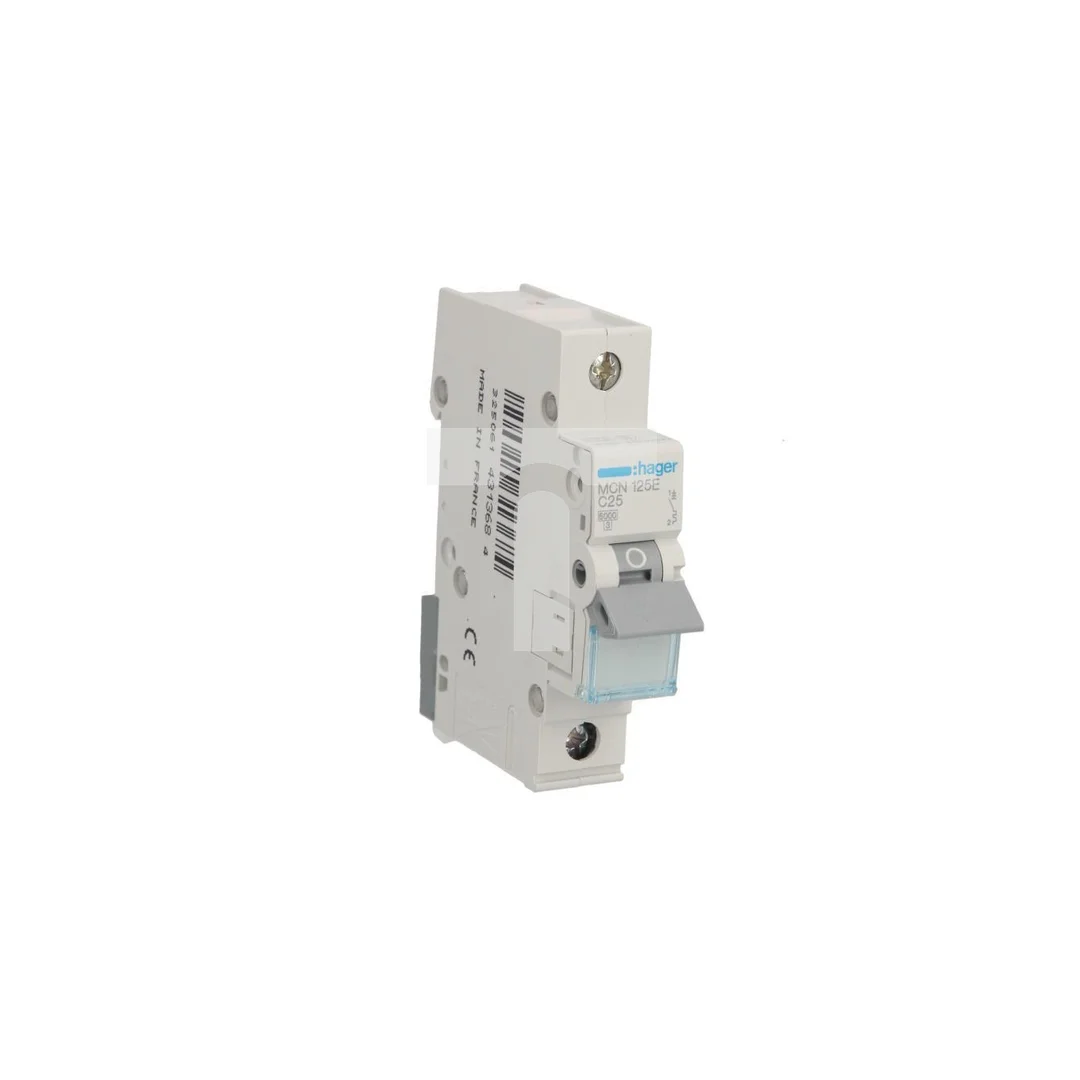

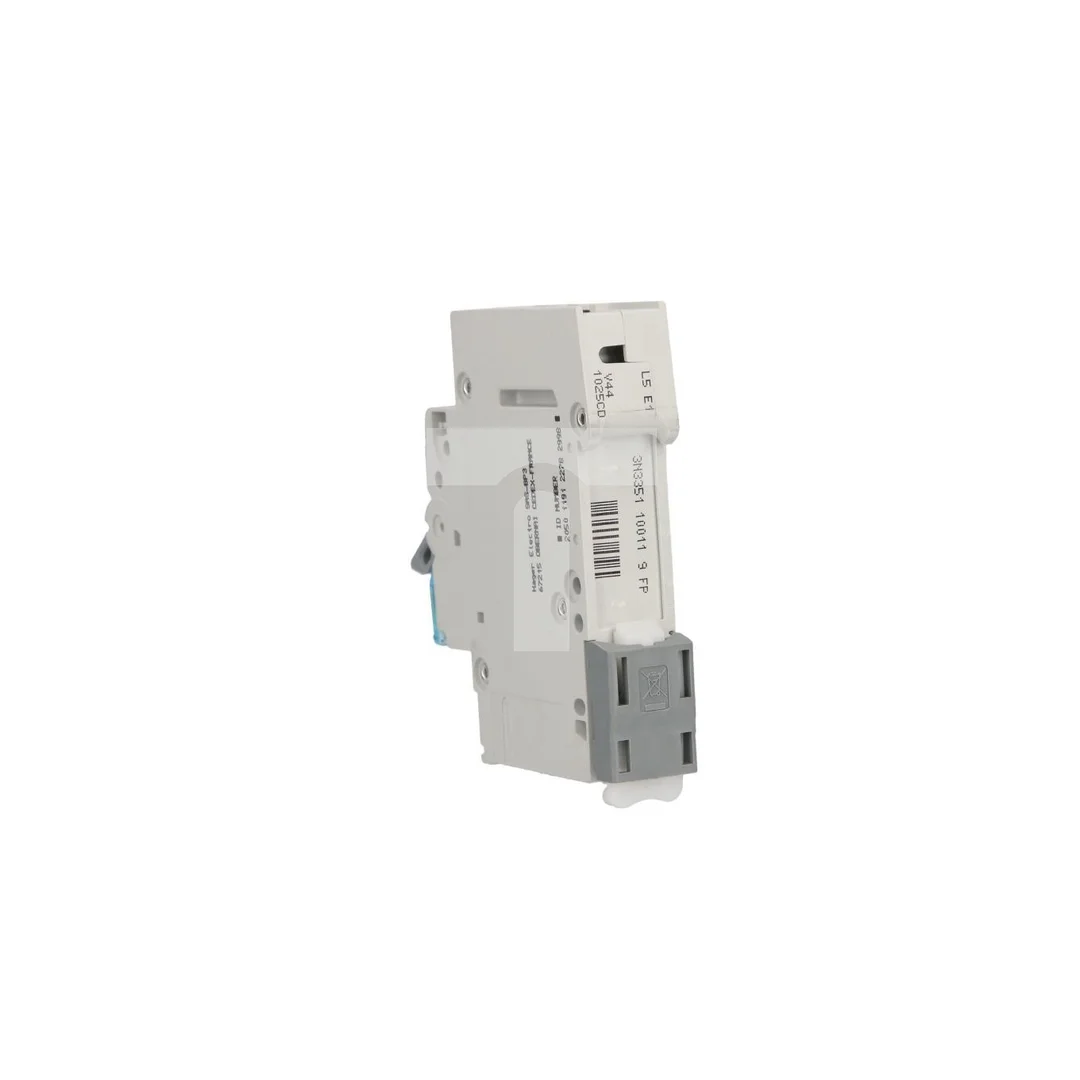

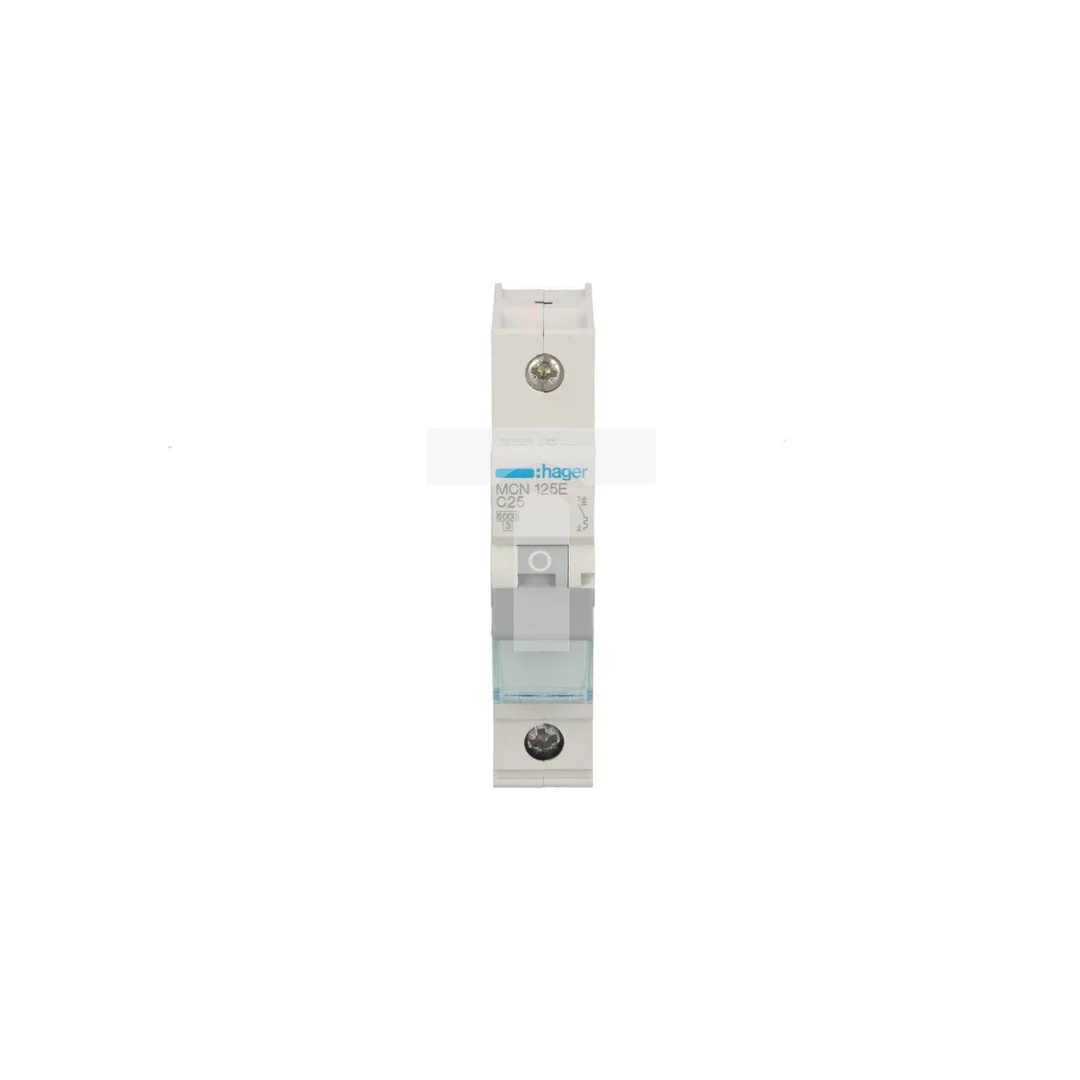

Wyłącznik nadprądowy MCN125E to jedno-biegunowy wyłącznik typu C o prądzie znamionowym 25 A, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach jednofazowych i trójfazowych z napięciem znamionowym 230/400 V.

Cechy techniczne

• Liczba biegunów: 1P; charakterystyka wyzwalania: C (charakterystyka elektromagnetyczna standardowa dla obciążeń ogólnych).
• Prąd znamionowy In: 25 A; częstotliwość pracy: 50 Hz.
• Napięcie znamionowe pracy Ue: 230/400 V AC; maksymalne napięcie izolacji: 500 V.
• Zdolność łączeniowa (Icn): 6 kA (prąd zwarciowy zespolony przy którym wyłącznik skutecznie przerywa obwód).
• Zakres temperatur pracy wpływający na prąd znamionowy: od -25°C do 70°C (należy uwzględnić korekty In zgodnie z kartą katalogową).
• Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm (format modułowy jedno-modułowy).
• Stopień ochrony: IP20; zgodność z normą EN 60898-1; zgodność z dyrektywą RoHS.

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w rozdzielnicach mieszkaniowych i przemysłowych przy napięciach 230/400 V.
• Stosowanie w instalacjach jednofazowych jako zabezpieczenie przeciwzwarciowe i przeciążeniowe dla obciążeń o charakterze rezystancyjno-indukcyjnym (charakterystyka C).
• Wykorzystanie tam, gdzie wymagana jest zdolność łączeniowa do 6 kA; montaż w suchych, zamkniętych rozdzielnicach z ochroną przed dotykiem (IP20).
• Integracja w systemach zgodnych z normą EN 60898-1, wymagających wyłączników nadprądowych klasy C.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy wartość 25 A jest stała dla wszystkich temperatur pracy?
   Prąd znamionowy 25 A podawany jest przy określonych warunkach odniesienia; w temperaturach od -25°C do 70°C obowiązuje korekta prądu znamionowego — dla dokładnych współczynników temperaturowych należy odnieść się do karty katalogowej MCN125E.
2. Czy wyłącznik MCN125E może być używany na zewnątrz bez dodatkowej obudowy?
   Nie — stopień ochrony IP20 wskazuje brak ochrony przed wilgocią i strumieniami wody; montaż na zewnątrz wymaga zastosowania odpowiedniej obudowy lub rozdzielnicy o właściwym stopniu ochrony.
