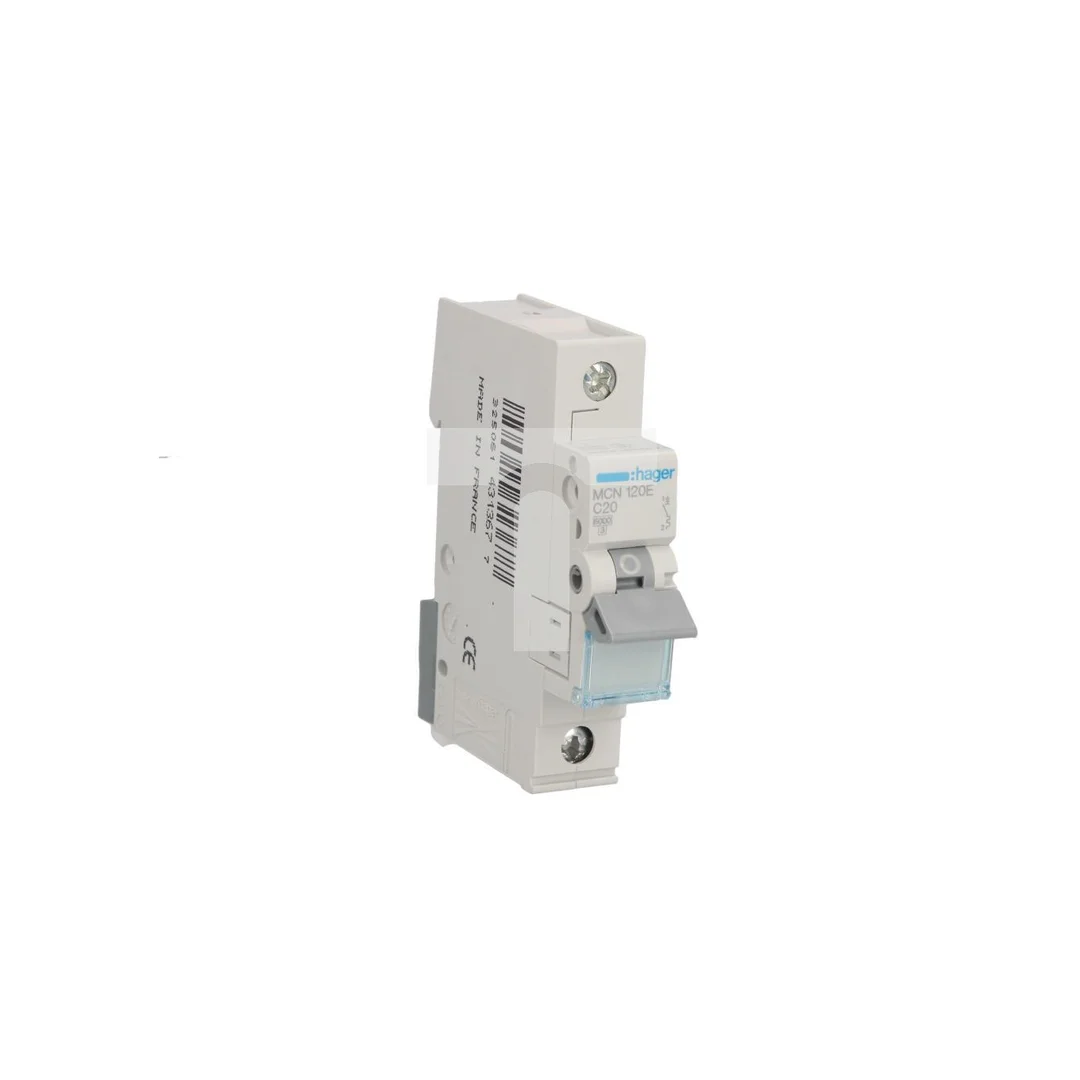

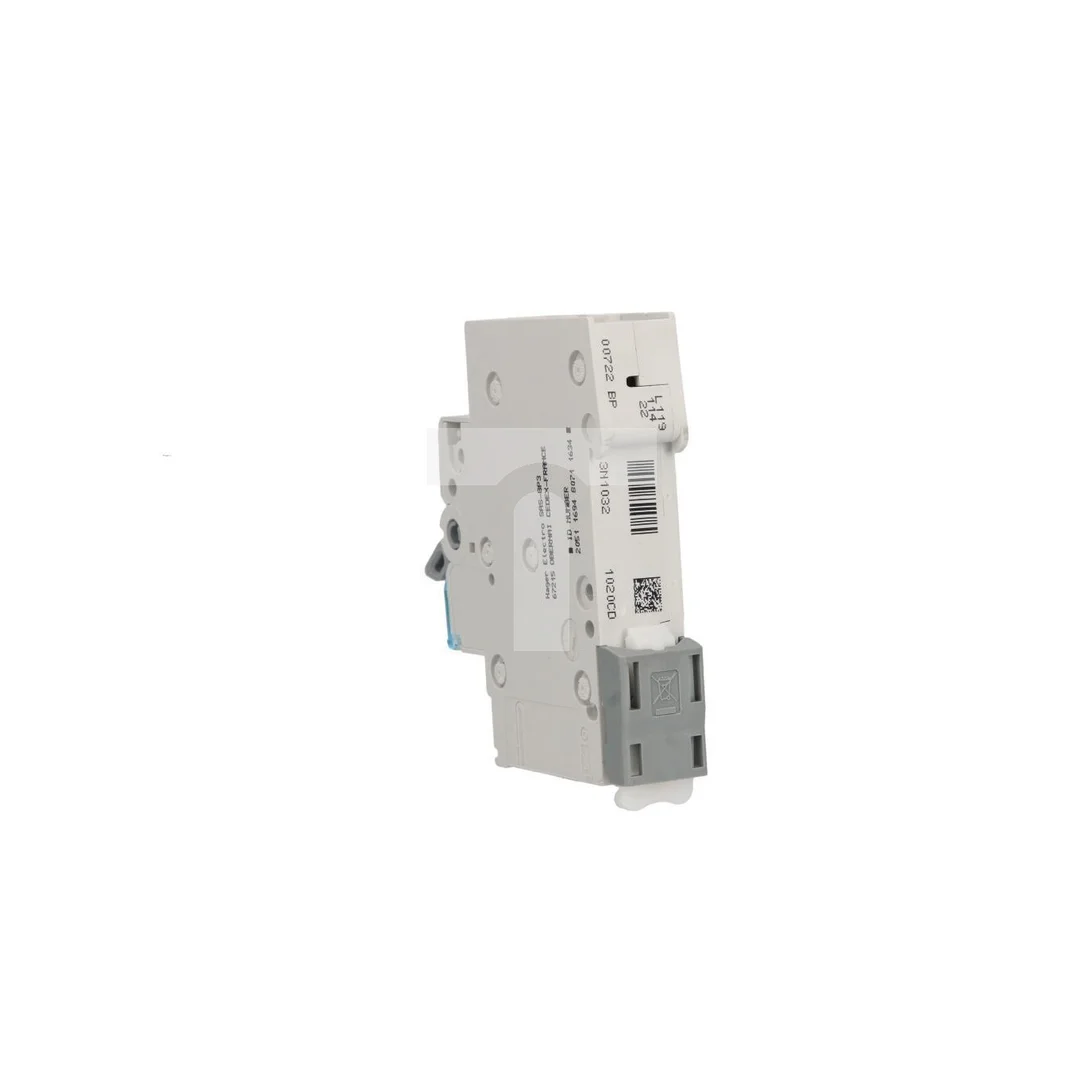

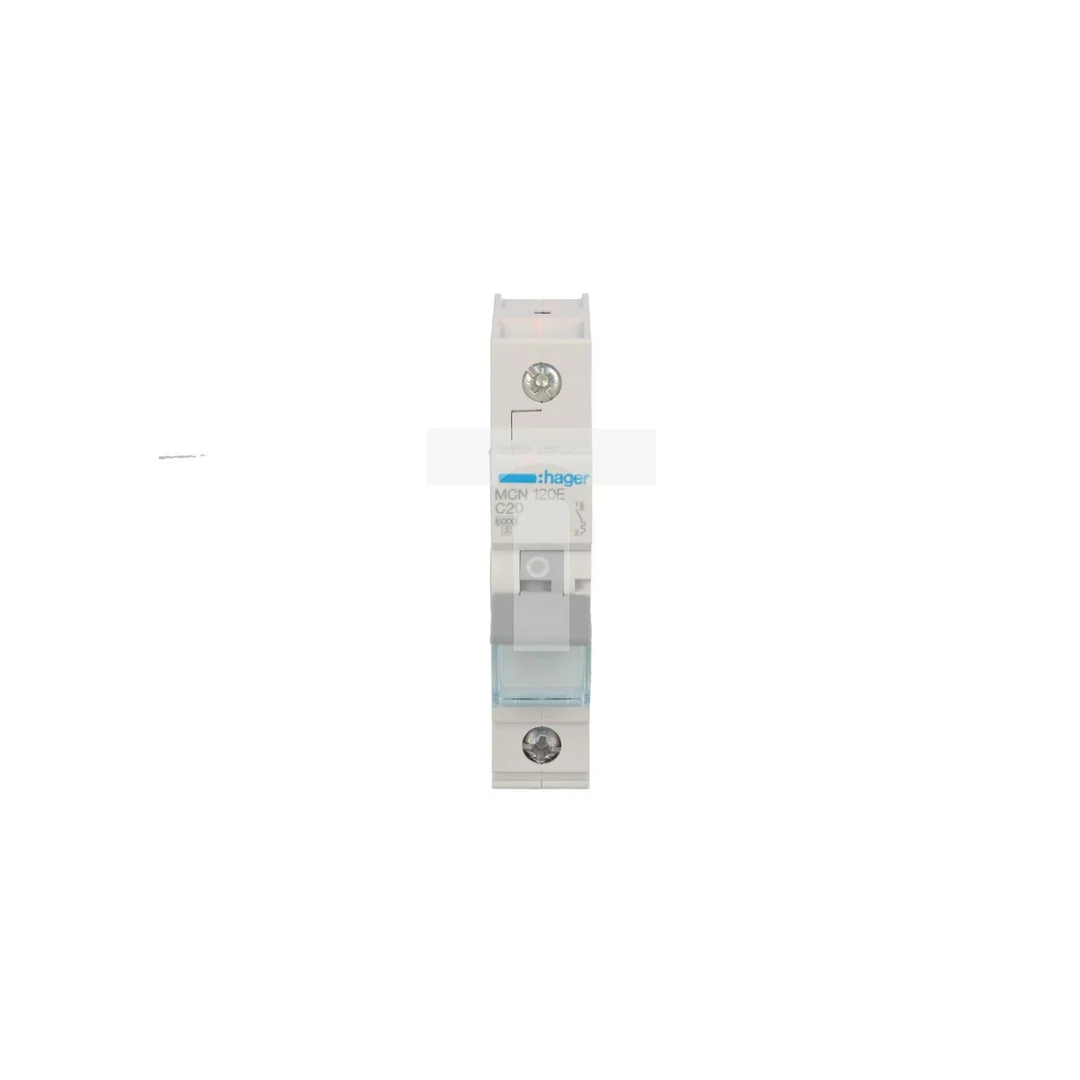

Wyłącznik nadprądowy 1P C 20A 6kA AC MCN120E
Wyłącznik nadprądowy MCN120E to aparat 1-biegunowy o charakterystyce wyzwalania C przeznaczony do ochrony obwodów w instalacjach 230/400 V AC; stosowany w rozdzielnicach mieszkaniowych i komercyjnych do zabezpieczenia obwodów o znamionowym prądzie 20 A.
Cechy techniczne
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: C (impulsowy zakres zadziałania typowo 5–10 × In)
- Znamionowa zdolność zwarciowa: 6 kA (6000 A)
- Napięcie znamionowe: 230/400 V AC; częstotliwość pracy: 50/60 Hz
- Znamionowe napięcie izolacji: 500 V
- Wpływ temperatury na prąd znamionowy: 21,6 A przy 20 °C; 13,6 A przy 70 °C (dane z karty katalogowej)
- Stopień ochrony: IP20; norma: EN 60898-1
- Zakres temperatury magazynowania: -25 °C do 80 °C
- Karta katalogowa zawiera współczynniki korekcyjne dla warunków instalacji oraz parametry montażowe, moment dokręcania i pojemność zacisków
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach 230/400 V
- Zabezpieczenie obwodów z umiarkowanymi prądami rozruchowymi (np. małe silniki, transformatory, zasilacze) — charakterystyka C dopuszcza krótkotrwałe udary prądowe
- Stosowanie w rozdzielnicach mieszkaniowych, biurowych i lekkich instalacjach przemysłowych jako element ochrony przeciążeniowej i zwarciowej
- Integracja z układami zabezpieczeń zgodnie z wymaganiami instalacyjnymi i współczynnikami korekcyjnymi podanymi w karcie katalogowej
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Jak uwzględnić wpływ temperatury otoczenia przy doborze MCN120E? Przyborze należy zastosować współczynniki korekcyjne z karty katalogowej — karta podaje zmianę efektywnego prądu znamionowego (przykładowo 21,6 A przy 20 °C i 13,6 A przy 70 °C); dobierając aparat należy porównać prąd ciągły obwodu z wartością skorygowaną.
- Czy MCN120E nadaje się do obwodów z urządzeniami o prądzie rozruchowym? Tak — charakterystyka C pozwala na krótkotrwałe udary prądowe (typowo 5–10×In), dlatego MCN120E jest odpowiedni dla obwodów z umiarkowanym prądem rozruchowym; dla większych udarów rozruchowych należy rozważyć aparaty o innej charakterystyce lub dodatkowe zabezpieczenia.
