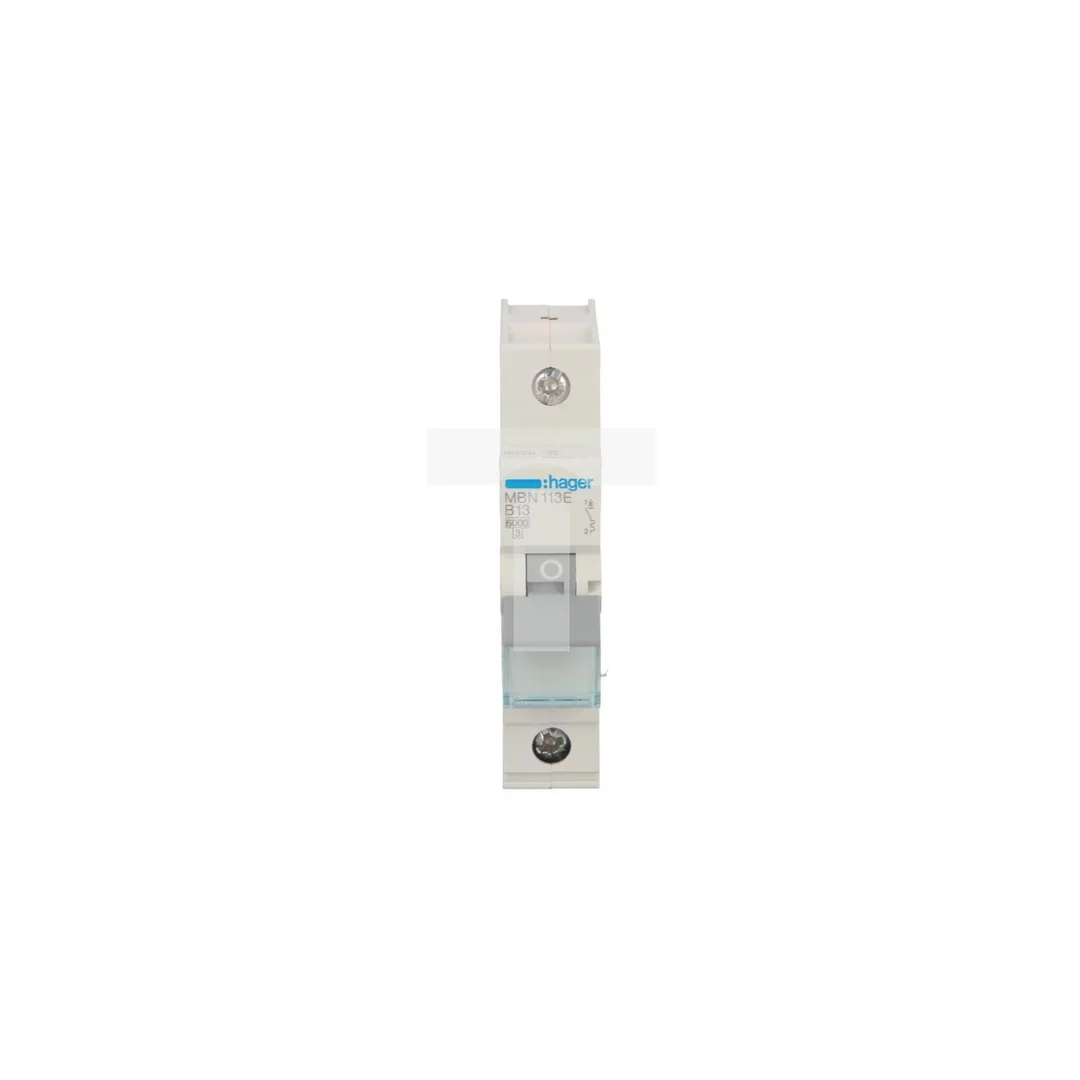

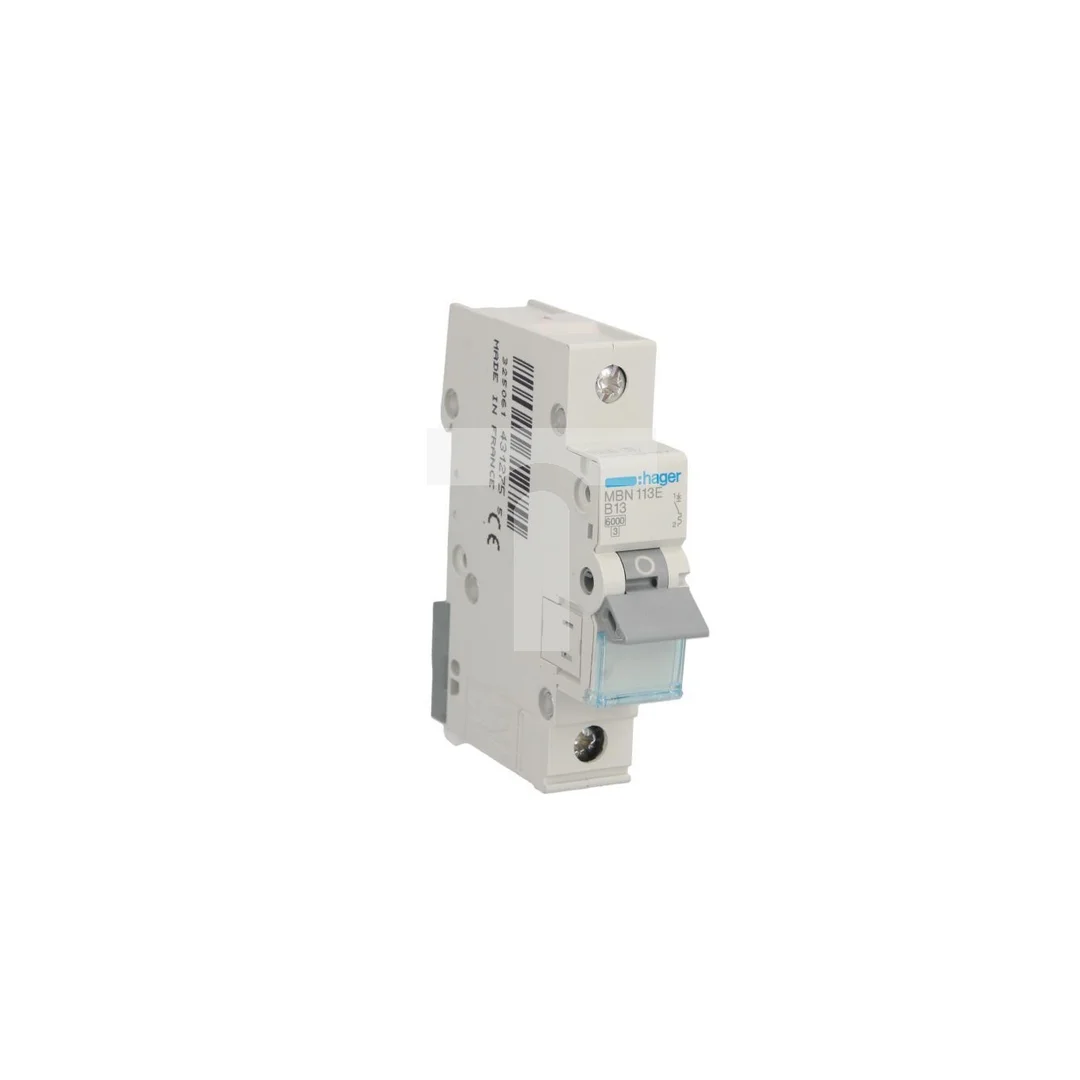

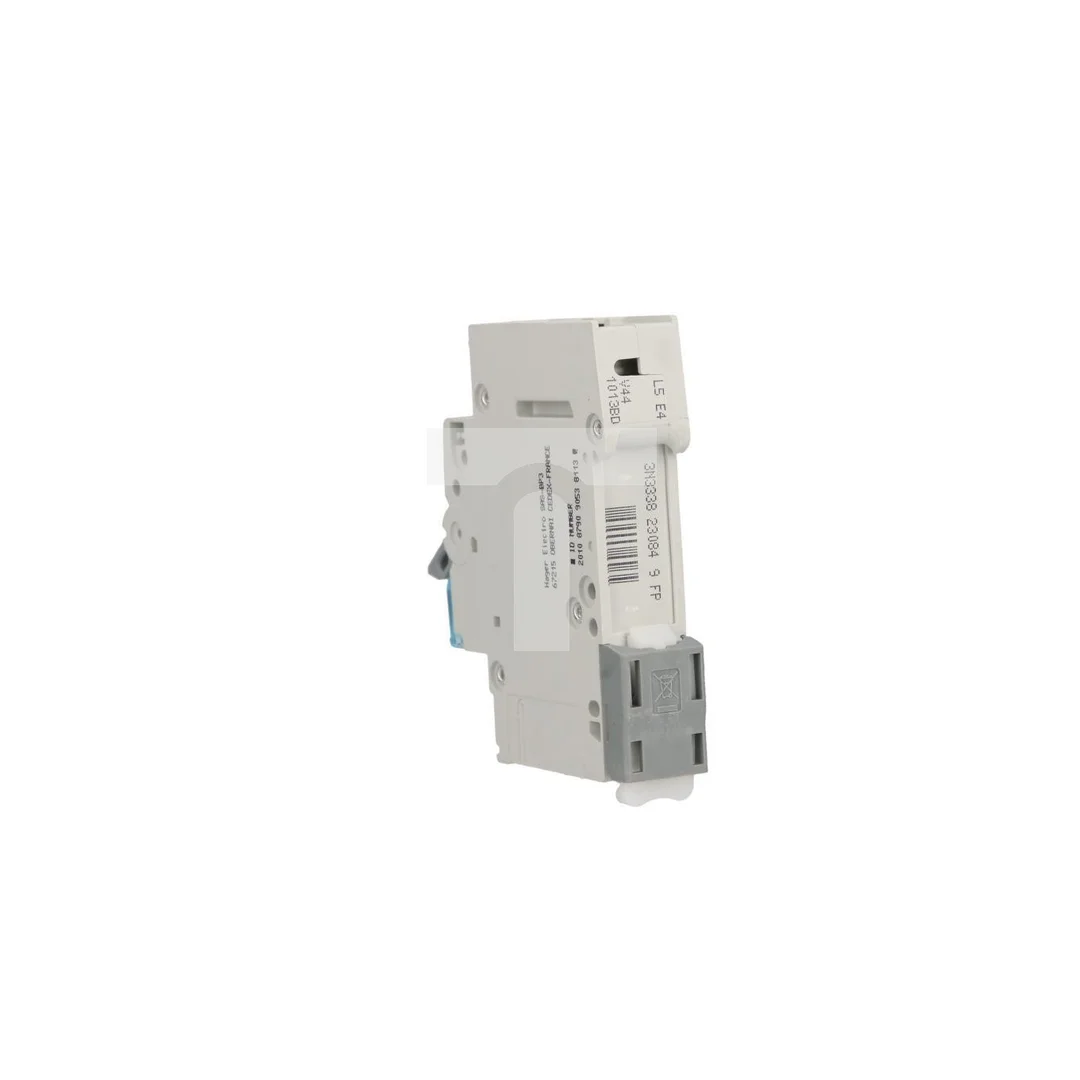

Wyłącznik nadprądowy 1P B 13A 6kA AC MBN113E

Wyłącznik nadprądowy 1P B 13A 6kA AC MBN113E

Wyłącznik nadprądowy MBN113E to jednopolowy aparat ochronny o charakterystyce B, zaprojektowany do zabezpieczania obwodów jednofazowych przed przeciążeniem i zwarciem w instalacjach 230/400 V AC. Model ma znamionowy prąd 13 A oraz znamionową zdolność łączeniową 6 kA.

Cechy techniczne

• Charakterystyka: B (dla prądów rozruchowych o niskim współczynniku przyspieszenia).
• Liczba biegunów: 1P (jednopolowy).
• Prąd znamionowy: 13 A.
• Napięcie znamionowe: 230/400 V AC; częstotliwość pracy: 50/60 Hz.
• Zdolność łączeniowa (Icu): 6 kA (6000 A).
• Straty mocy: 2,2 W.
• Wytrzymałość elektryczna: do 4000 cykli; wytrzymałość mechaniczna: do 20 000 cykli.
• Moment dokręcający zacisków: 2,8 Nm.
• Wymiary (głęb./wys./szer.): 70 mm × 83 mm × 17,5 mm.
• Temperatura pracy: od -25 °C do 80 °C.
• Stopień ochrony: IP20 (zgodnie z EN 60898-1).
• Współczynniki korekcyjne: dostępne w dokumentacji producenta — parametry zależne od temperatury i konfiguracji instalacji.

Zastosowanie produktu

Wyłącznik nadprądowy MBN113E stosuje się do zabezpieczania obwodów jednofazowych w instalacjach budynków mieszkalnych i komercyjnych, w rozdzielnicach do ochrony obwodów oświetlenia, gniazd i pojedynczych odbiorników. Ze względu na charakterystykę B jest odpowiedni tam, gdzie występują niewielkie prądy rozruchowe urządzeń. Przy doborze i grupowaniu aparatów należy uwzględnić współczynniki korekcyjne wynikające z temperatury pracy i liczby zainstalowanych wyłączników, zgodnie z kartą katalogową producenta.
