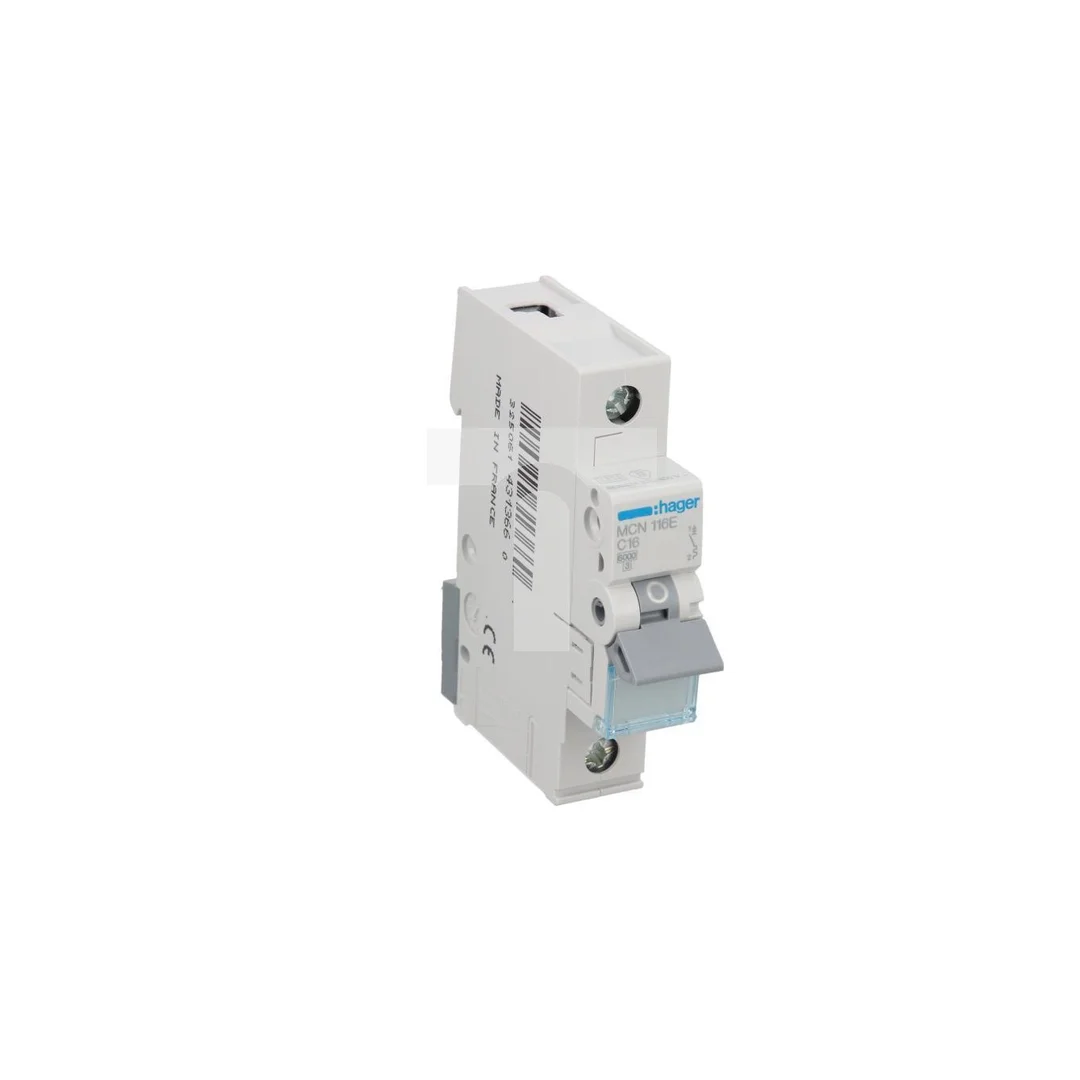

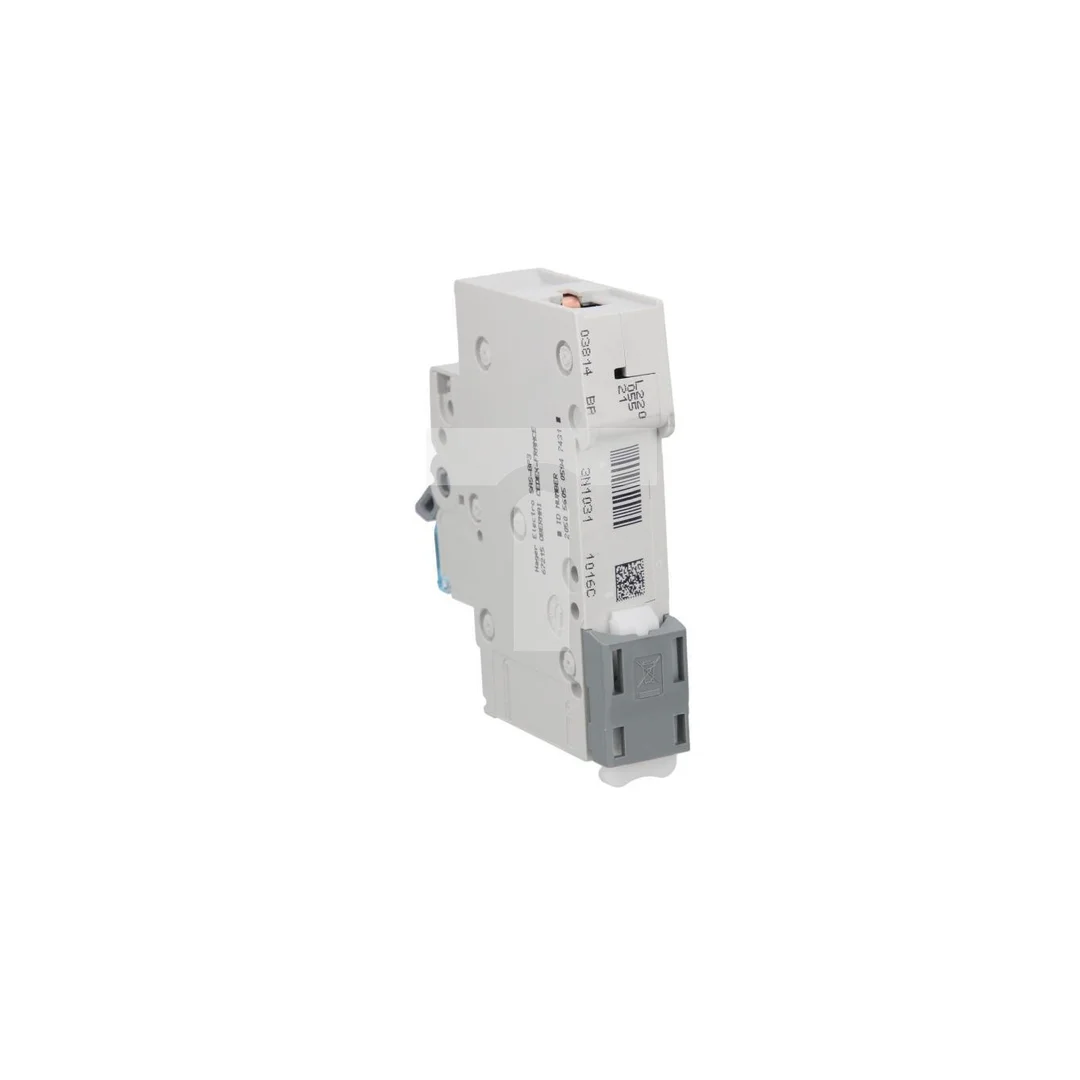

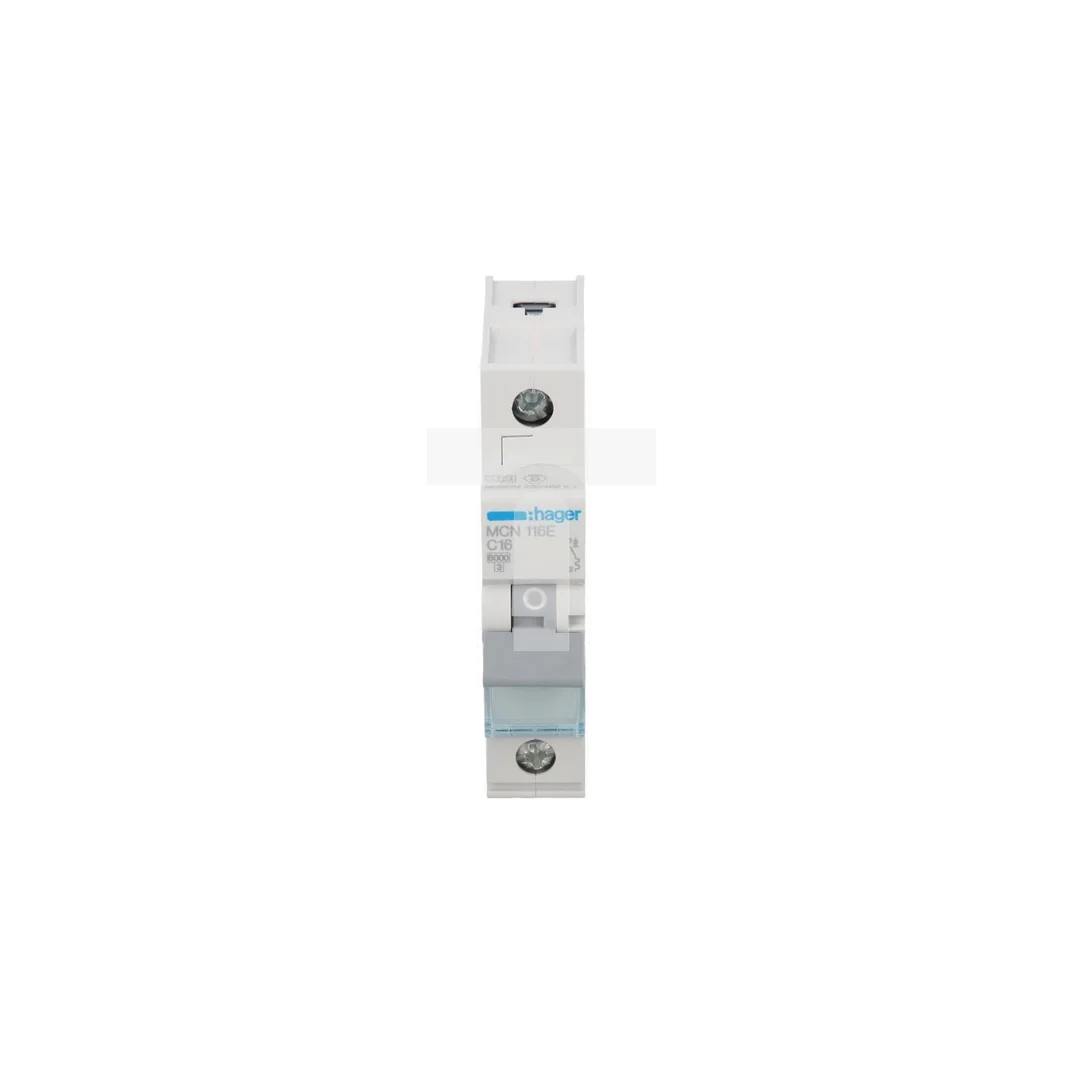

Wyłącznik nadprądowy 1P C 16A 6kA AC MCN116E
Wyłącznik nadprądowy MCN116E to jednobiegunowe zabezpieczenie nadprądowe typu C o prądzie znamionowym 16 A, przeznaczone do ochrony obwodów w instalacjach AC 230/400 V. Produkt znajduje zastosowanie w rozdzielnicach modułowych w instalacjach mieszkalnych, komercyjnych oraz lekkich aplikacjach przemysłowych.
Specyfikacja techniczna
- Typ: wyłącznik nadprądowy 1P, charakterystyka C
- Prąd znamionowy: 16 A
- Zdolność łączeniowa (Icn): 6000 A (6 kA)
- Napięcie znamionowe AC: 230/400 V, częstotliwość: 50/60 Hz
- Stopień ochrony: IP20
- Norma: EN 60898-1
- Zakres temperatur pracy: -25 °C do 80 °C
- Montaż: mocowanie śrubowe (informacje o akcesoriach i sposobie podłączenia w karcie katalogowej)
- Dodatkowe informacje: dostępne współczynniki korekcyjne prądu w zależności od warunków instalacyjnych i temperatury otoczenia
Zastosowanie
- Ochrona obwodów oświetleniowych i gniazd w instalacjach jednofazowych 230 V
- Zabezpieczenie gałęzi obwodów w rozdzielnicach mieszkaniowych i komercyjnych
- Stosowanie w instalacjach z urządzeniami o umiarkowanym prądzie rozruchowym (charakterystyka C)
- Wykorzystanie w aplikacjach wymagających zdolności zwarciowej do 6 kA
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Co oznacza charakterystyka C w wyłączniku nadprądowym MCN116E?
Charakterystyka C oznacza, że wyłącznik MCN116E ma impulsowe zadziałanie przy prądach udarowych rzędu 5–10×In. Dla In = 16 A oznacza to natychmiastowe wyłączenie przy zwarciach o amplitudzie orientacyjnie 80–160 A, co czyni go odpowiednim do obciążeń z umiarkowanym prądem rozruchowym (np. małe silniki, transformatory). - Jak uwzględnić wpływ temperatury na zdolność obciążeniową wyłącznika MCN116E?
Prąd znamionowy może wymagać korekty w zależności od temperatury otoczenia. Należy stosować współczynniki korekcyjne podane w karcie katalogowej producenta przy doborze zabezpieczenia i przy projektowaniu obciążalności przewodów.
