Opis

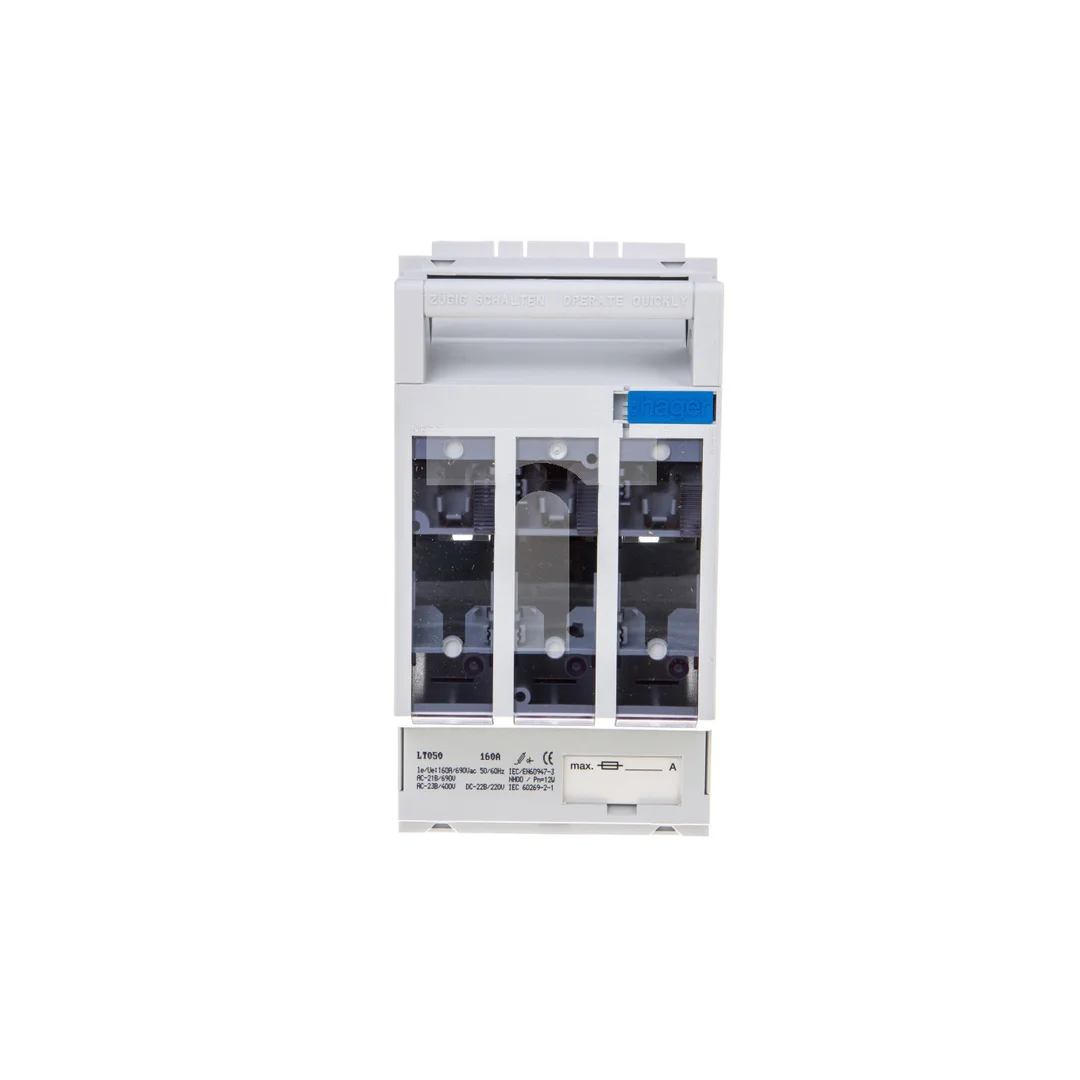

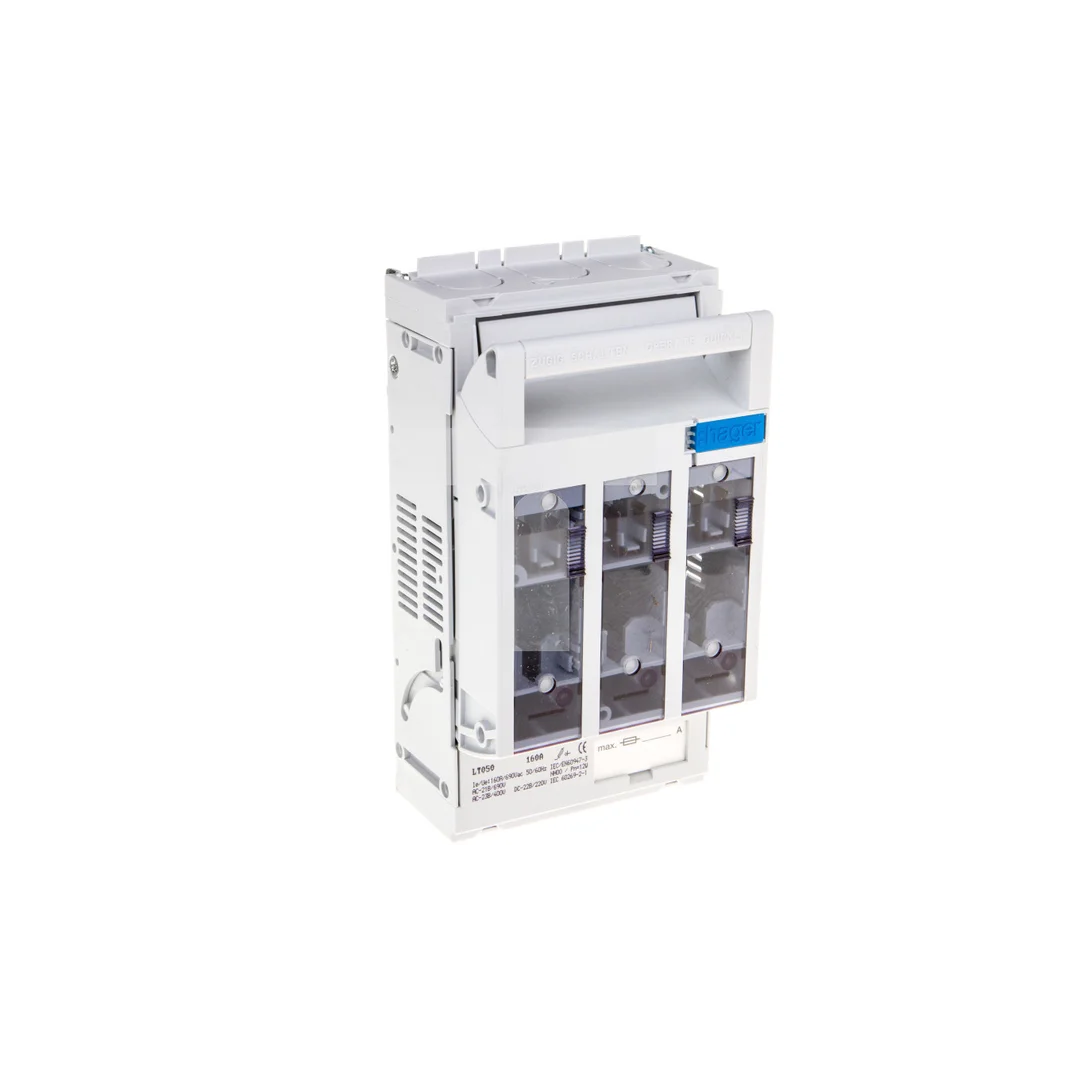

Rozłącznik bezpiecznikowy 3P 160A NH00 LT050
Rozłącznik bezpiecznikowy LT050 to trójbiegunowy rozłącznik skrzynkowy do wkładek typu NH00, przeznaczony do dystrybucji energii i odłączania obwodów w instalacjach przemysłowych i rozdzielnicach. Stosowany jako rozłącznik główny oraz rozłącznik bezpieczeństwa w układach do 690 V AC.
Cechy techniczne
- Typ: rozłącznik bezpiecznikowy skrzynkowy NH00, 3 bieguny (3P)
- Znamionowy prąd ciągły Iu: 160 A
- Znamionowe napięcie pracy Ue: 400 VAC; maksymalne dopuszczalne Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 50 kA
- Znamionowy krótkotrwały prąd (Icw): 5 kA
- Znamionowe napięcie udarowe izolacji Uimp: 8000 V
- Przeznaczone do wkładek bezpiecznikowych NH00, charakterystyka wkładek: gG; zakres wkładek: 6 A ÷ 160 A
- Dopuszczalne obciążenie prądem: kategoria AC-22, 160 A
- Straty mocy przy prądzie znamionowym: 9 W
- Wytrzymałość elektryczna: 200 cykli; wytrzymałość mechaniczna: 1400 cykli
- Stopień ochrony części czołowej: IP3X
- Element przełączający: uchwyt pokrywy
- Montaż: odpowiedni do montażu płaskiego
- Wymiary i masa: długość 150 mm, masa 129 g
- Zgodność normatywna: IEC 60947-3 / EN 60947-3
Zastosowanie produktu
- Rozdzielnice i tablice główne w zakładach przemysłowych wymagające 3-biegunowego odłączania.
- Funkcja rozłącznika głównego i rozłącznika bezpieczeństwa w systemach zasilania maszyn i obwodów pomocniczych.
- Panele i szafy sterownicze z ochroną przeciwzwarciową przy użyciu wkładek NH00 (gG) o zakresie 6–160 A.
- Modernizacje i wymiany elementów w istniejących rozdzielnicach, gdzie wymagana jest obudowa skrzynkowa NH00 oraz montaż płaski.
