Rozłącznik izolacyjny 4P 40A HAB404

Rozłącznik izolacyjny 4P 40A HAB404

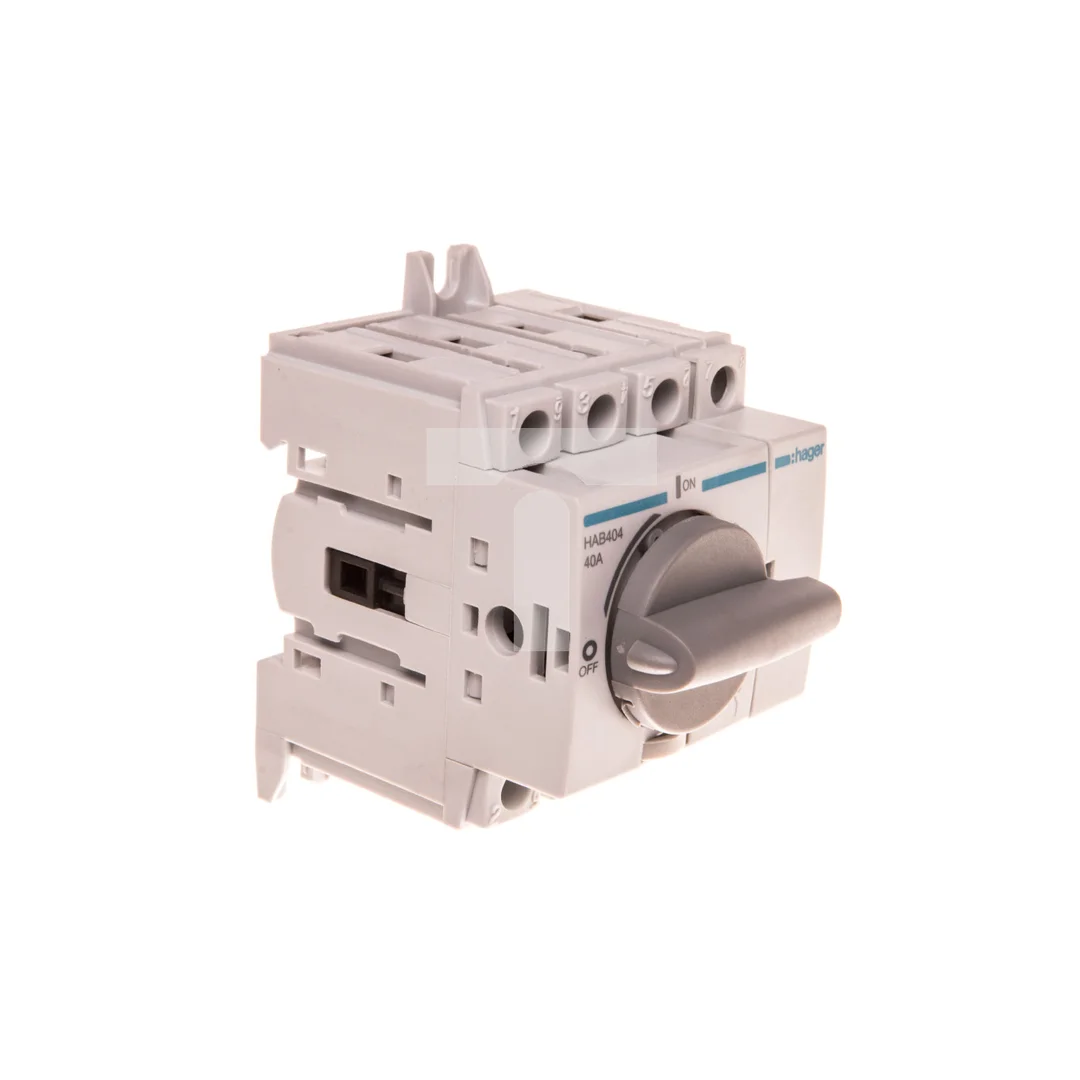

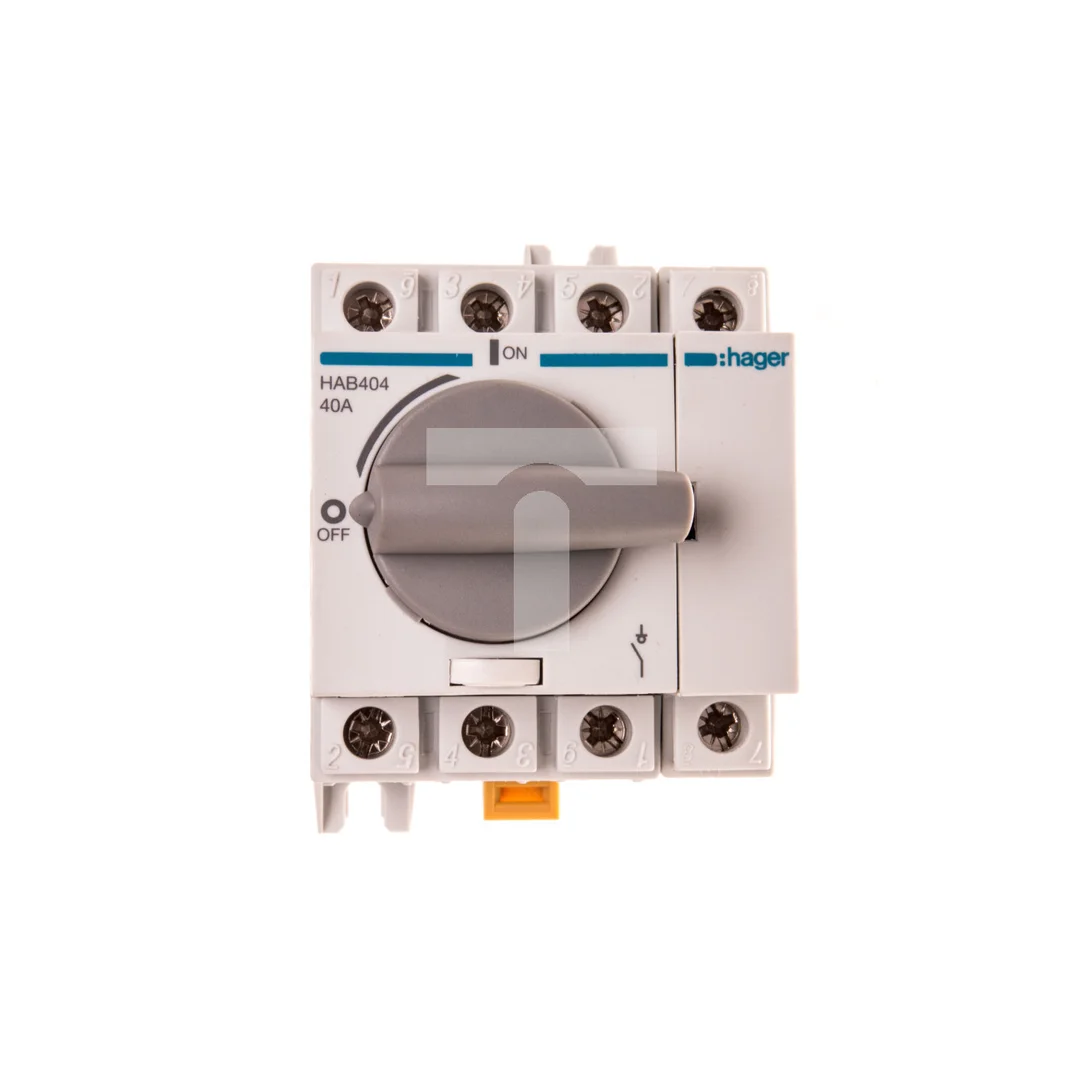

Rozłącznik izolacyjny 4P 40A HAB404 to modułowy rozłącznik obrotowy przeznaczony do izolacji obwodów czterobiegunowych w instalacjach przemysłowych i urządzeniach montowanych na stałe. Służy jako rozłącznik główny do odłączania zasilania i prac konserwacyjnych przy obciążeniach do 40 A.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 40 A
• Liczba biegunów: 4 (4P)
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V; napięcie znamionowe: 380/415 V
• Napięcie izolacji: 800 V
• Prąd zwarciowy przy koordynacji z bezpiecznikami: 50 kA
• Moc łączeniowa: 26 kW przy 400 V
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Rodzaj elementu przełączającego: pokrętło
• Budowa: urządzenie mocowane na stałe, odpowiedni do montażu płaskiego
• Brak mechanizmu ryglującego; brak wbudowanego napędu silnikowego oraz opcji napędu/zestawu wyzwalacza napięciowego
• Przeznaczony jako rozłącznik główny; nie jest klasyfikowany jako rozłącznik awaryjny, bezpieczeństwa, serwisowy ani jako rozłącznik kompaktowy
• Nieprzeznaczony do montażu czołowego (4-otwory) ani do instalacji w standardowych tablicach rozdzielczych

Zastosowanie produktu

• Izolacja i odłączanie zasilania czterobiegunowych obwodów trójfazowych w instalacjach przemysłowych i maszynach montowanych na stałe
• Stosowanie jako rozłącznik główny dla odbiorników i segementów instalacji do 40 A, przy współpracy z odpowiednio dobranymi zabezpieczeniami zwarciowymi (koordynacja do 50 kA z wkładkami ochronnymi)
• Montaż płaski na panelach i podstawach urządzeń, gdzie wymagany jest stały montaż rozłącznika izolacyjnego z pokrętłem
• Zastosowania wymagające 4-biegunowego rozłączenia przewodów fazowych i przewodu neutralnego przy napięciach znamionowych do 415 V (oraz zgodności z systemami pracy do 690 V AC)

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy rozłącznik HAB404 można montować w standardowej tablicy rozdzielczej?
   Nie — rozłącznik HAB404 jest przeznaczony do montażu płaskiego jako urządzenie mocowane na stałe i nie jest przewidziany do montażu wewnątrz standardowych tablic rozdzielczych ani do montażu czołowego.
2. Czy rozłącznik HAB404 posiada możliwość doposażenia w napęd silnikowy lub wyzwalacz napięciowy?
   Nie — wersja HAB404 nie posiada wbudowanego napędu silnikowego ani mechanizmu ryglującego i nie jest dostępna w opcji z napędem lub wyzwalaczem napięciowym.
