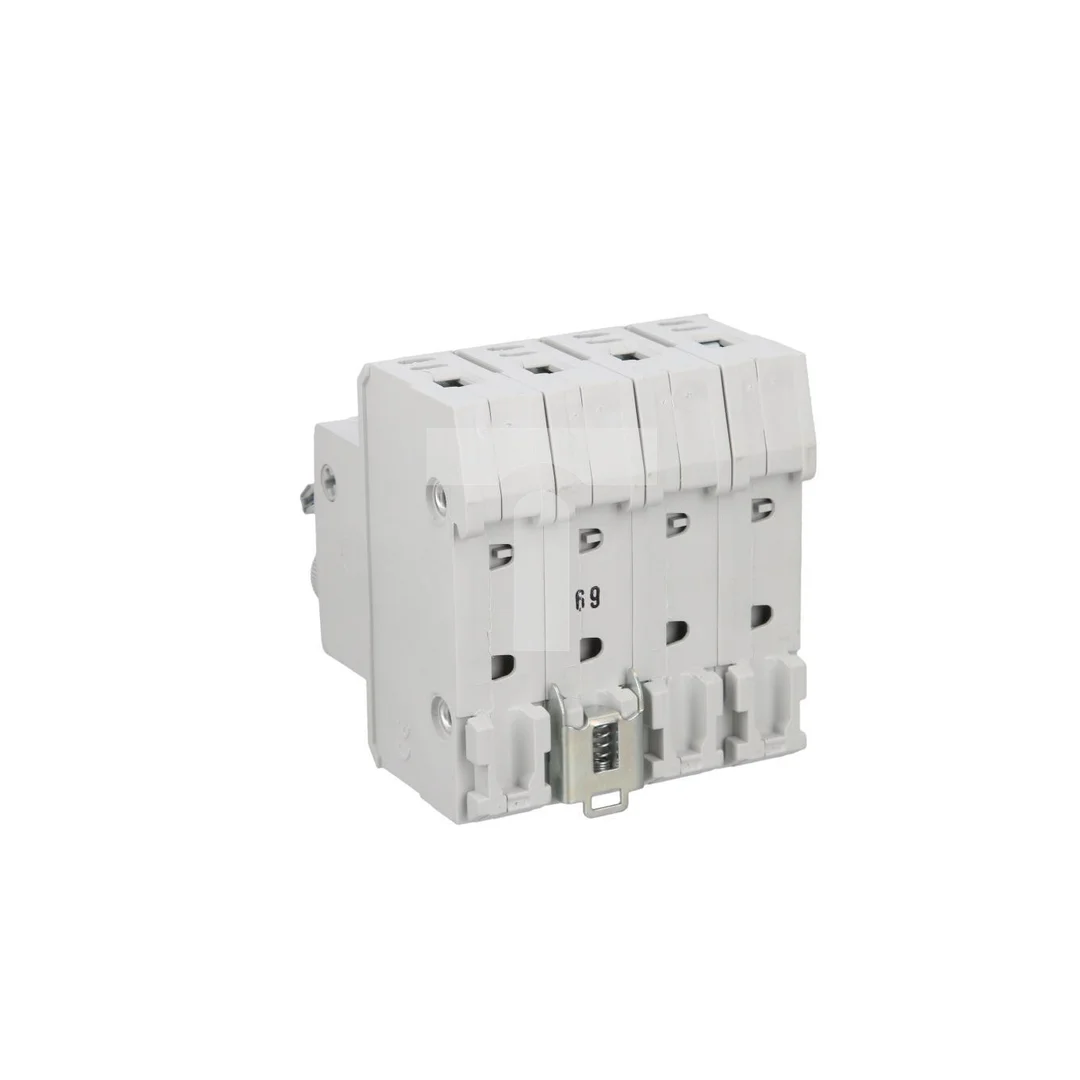

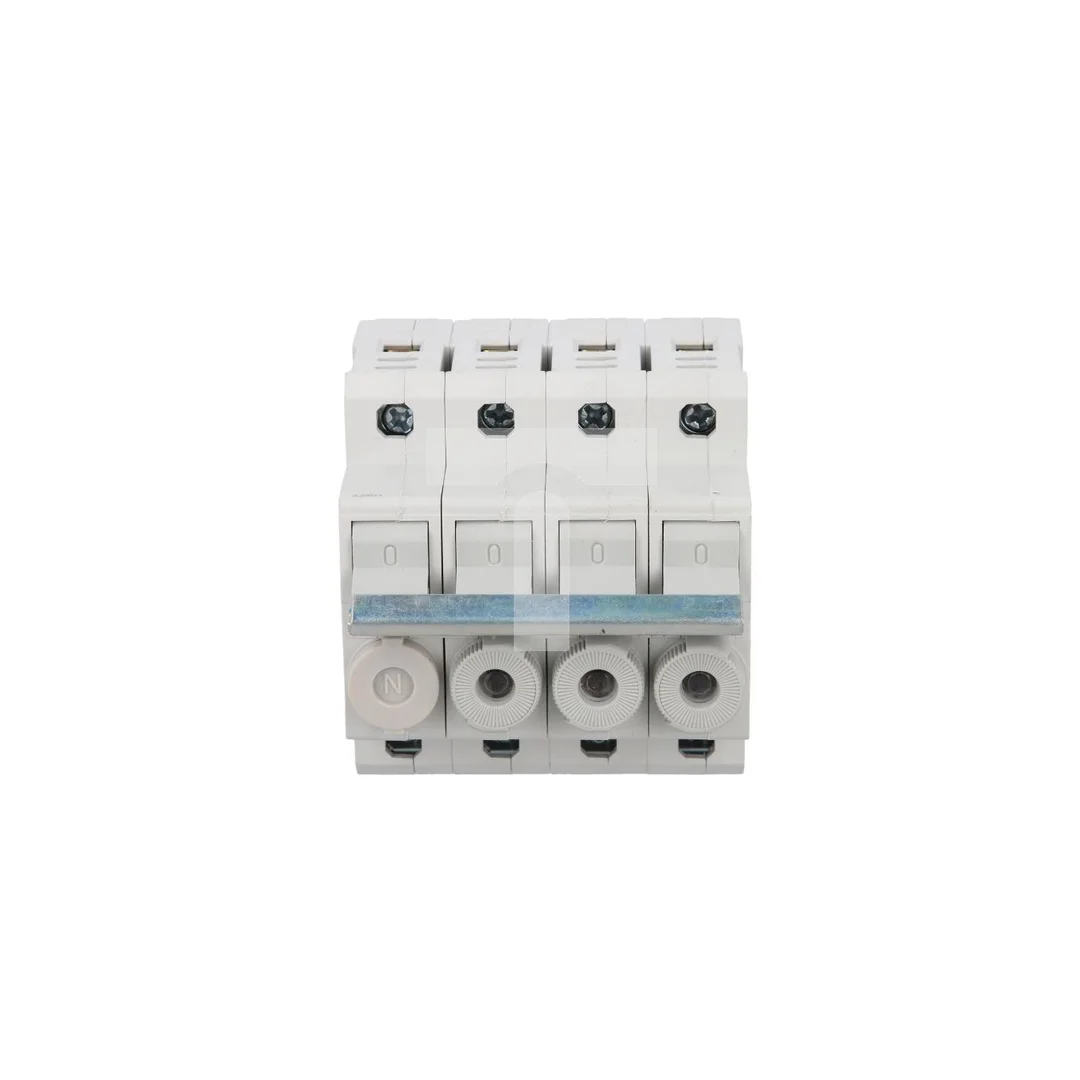

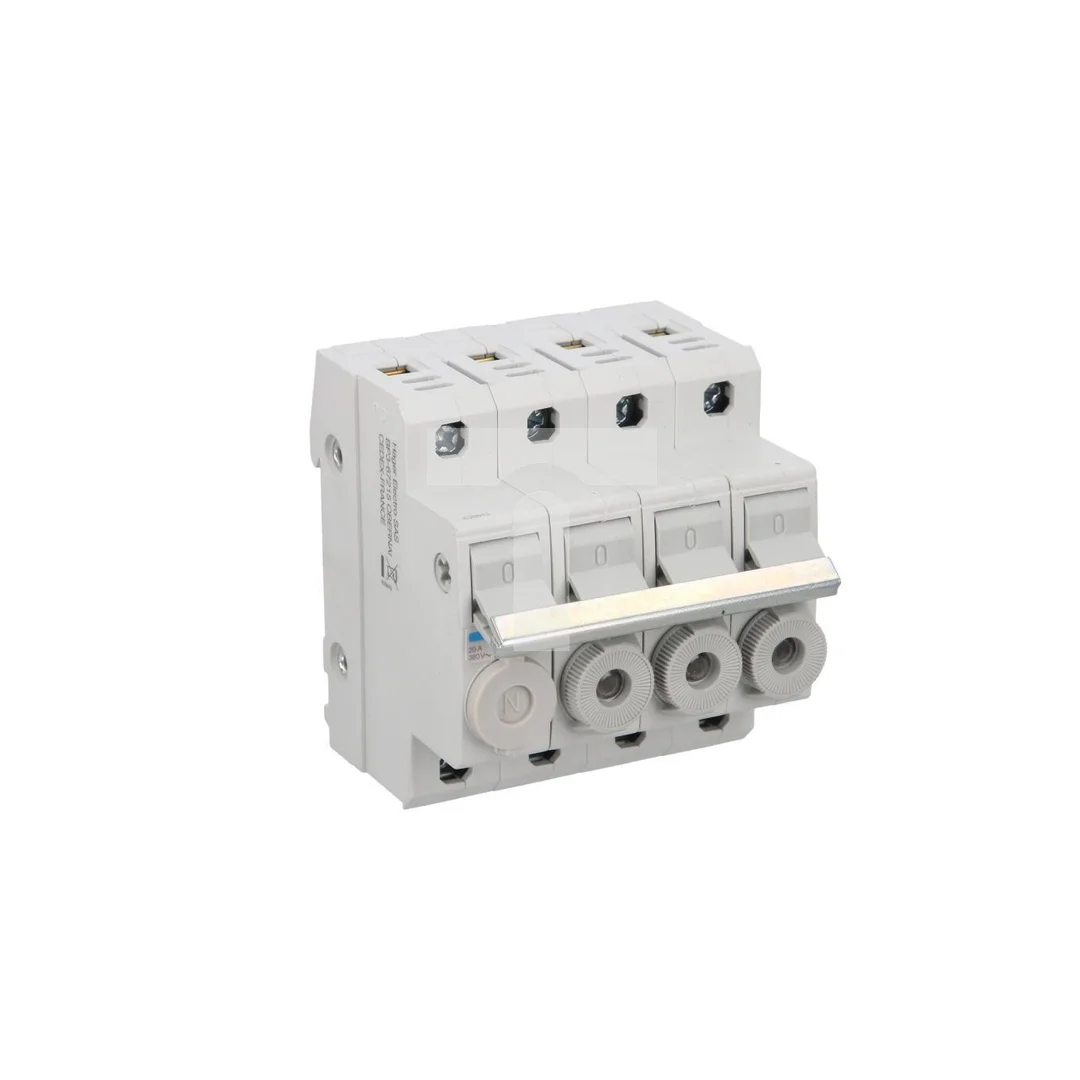

Rozłącznik bezpiecznikowy cylindryczny 4P 10x38mm L95400

Rozłącznik bezpiecznikowy cylindryczny 4P 10x38mm L95400

Modułowy rozłącznik bezpiecznikowy L95400 (3P+N) przeznaczony do pracy z wkładkami cylindrycznymi 10×38 mm; pełni funkcję przełącznika głównego w instalacjach jednofazowych i trójfazowych, stosowany w rozdzielnicach i tablicach rozdzielczych.

Cechy techniczne

• Układ: 3P+N (4 bieguny).
• Kompatybilne wkładki: cylindryczne L38 o wymiarach 10×38 mm.
• Prąd znamionowy wkładek: do 20 A.
• Napięcie znamionowe: 380 V; maks. napięcie pracy do 400 VAC; częstotliwość znamionowa 50 Hz.
• Wytrzymałość elektryczna: 2000 cykli; wytrzymałość mechaniczna: 5000 cykli.
• Montaż: dopuszczalny montaż na podłodze rozdzielnicy; montaż centralny (nie) — zgodnie z kartą katalogową.
• Zaciski: śrubowe; maksymalny moment dokręcania 2,4 Nm.
• Stopień ochrony: IP20; stopień zanieczyszczenia: 3.
• Temperatura pracy/przechowywania: od -25 °C do 80 °C.
• Funkcja: może być stosowany jako przełącznik główny; nie jest wyłącznikiem bezpieczeństwa.

Zastosowanie

• Jako główny rozłącznik w tablicach rozdzielczych i rozdzielnicach modułowych.
• Zabezpieczanie obwodów trójfazowych z przewodem neutralnym (3P+N) w instalacjach przemysłowych i budynkowych.
• Stosowanie w rozdzielnicach z wkładkami cylindrycznymi 10×38 mm w obwodach o prądzie znamionowym do 20 A.
• Instalacje, gdzie wymagany jest modułowy rozłącznik do wymiennych wkładek bezpiecznikowych.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Jak dobrać wkładkę bezpiecznikową do rozłącznika L95400?
   Używać wkładek cylindrycznych L38 10×38 mm o prądzie nominalnym nieprzekraczającym 20 A. Przy doborze uwzględnić współczynniki korekcyjne prądu podane w karcie katalogowej (zależne od liczby faz i temperatury otoczenia) oraz warunki pracy instalacji; ostateczny dobór potwierdzić zgodnie z dokumentacją producenta.
