Rozłącznik izolacyjny 3P 63A HAC306

Rozłącznik izolacyjny 3P 63A HAC306

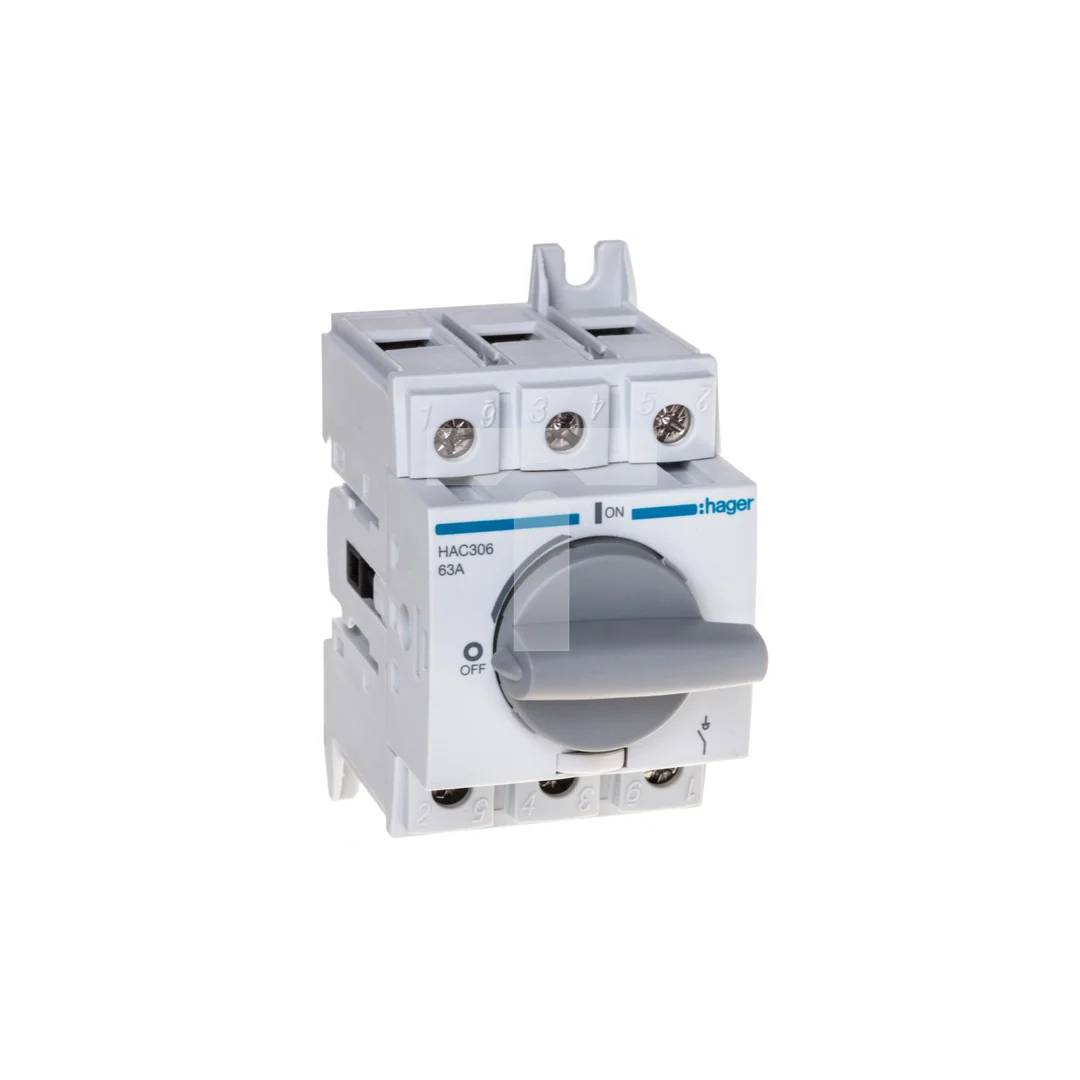

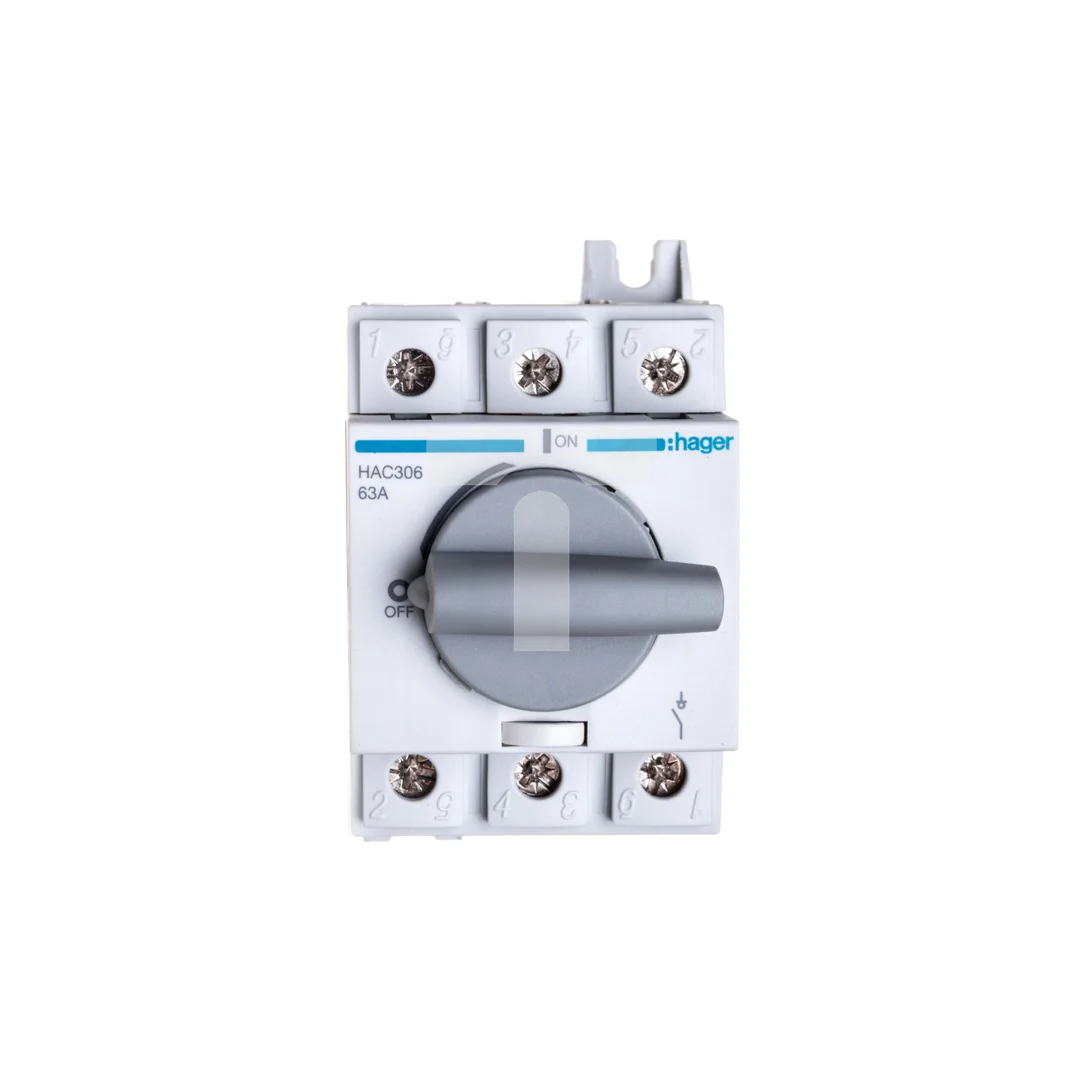

Rozłącznik izolacyjny 3P 63A HAC306 to modułowy rozłącznik obrotowy przeznaczony do izolacji i rozłączania trójfazowych obwodów niskiego napięcia; stosowany jako rozłącznik główny w rozdzielnicach przemysłowych, komercyjnych i budowlanych.

Cechy techniczne

• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 63 A
• Maksymalne znamionowe napięcie pracy Ue AC: 380/415 V, 50 Hz
• Znamionowe napięcie izolacji Ui: 800 V; znamionowe napięcie udarowe Uimp: 8000 V
• Obciążalność łączeniowa/prąd łączeniowy: 63 A dla kategorii AC21, AC22 i AC23
• Dopuszczalny prąd zwarciowy: 50 kA (zgodnie z kartą katalogową)
• Moc znamionowa przy 400 V: 41 kW
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Rodzaj elementu przełączającego: pokrętło; konstrukcja zamykana, urządzenie mocowane na stałe
• Stopień ochrony części czołowej: IP20
• Mechanizm ryglujący: tak (możliwość blokady)
• Montaż: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych
• Zgodność i normy: PN-EN 60947-3; deklaracja zgodności WE nr 104/MS/2017; zgodność z dyrektywami 2014/30/UE i 2014/35/UE oraz wymaganiami RoHS/WEEE
• Akcesoria opcjonalne: możliwość stosowania napędu silnikowego (wersja opcjonalna zgodnie z kartą katalogową)

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach niskiego napięcia dla obwodów trójfazowych do 63 A.
• Izolacja i ręczne rozłączanie obciążeń resistancyjnych i indukcyjnych klasy AC21–AC23, w tym obciążeń silnikowych do mocy wskazanej w karcie katalogowej.
• Montaż stały w szafach i tablicach rozdzielczych, montaż płaski przy panelach rozdzielczych.
• Zastosowania przemysłowe i komercyjne wymagające możliwości ryglowania rozłącznika oraz integracji z opcjonalnym napędem silnikowym.
