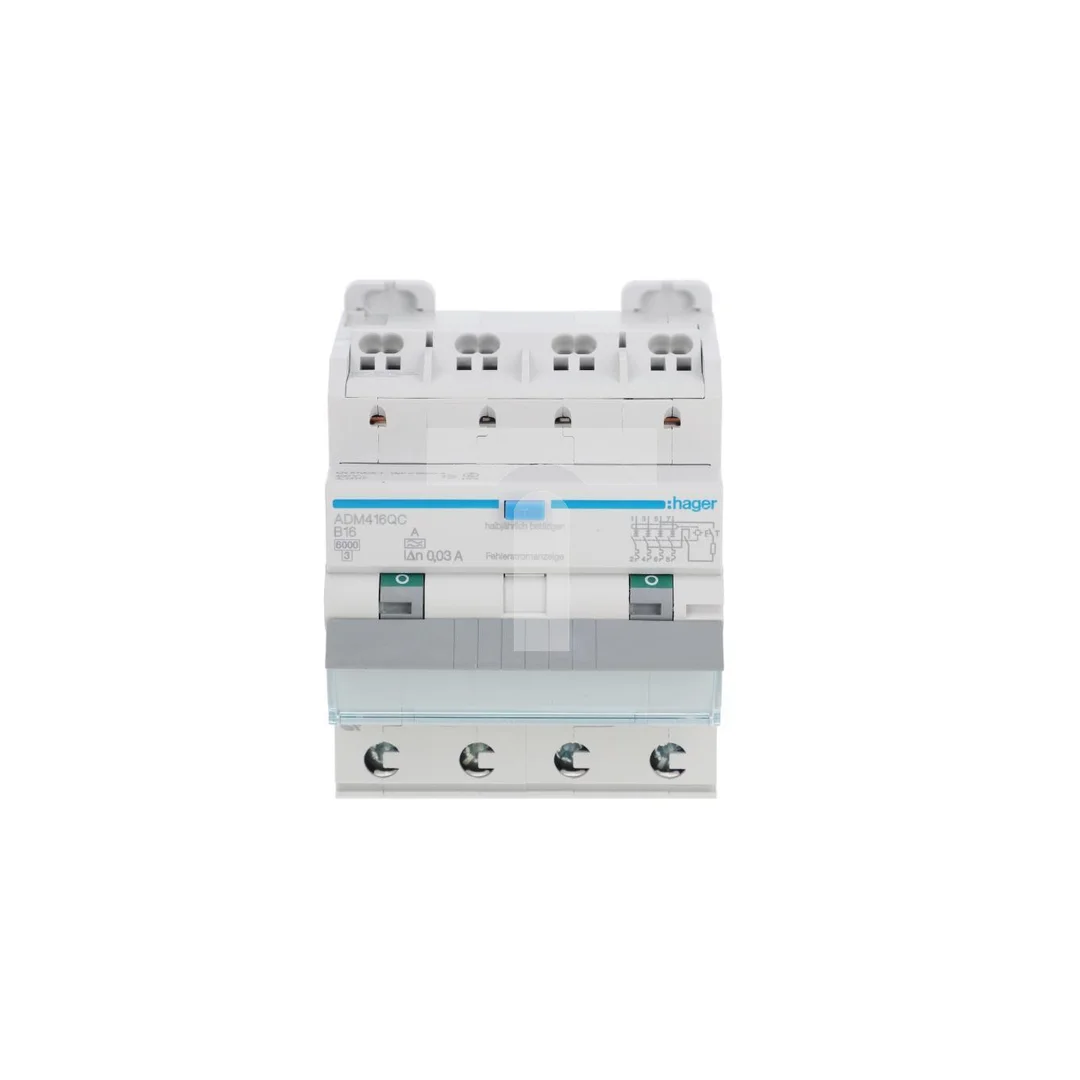

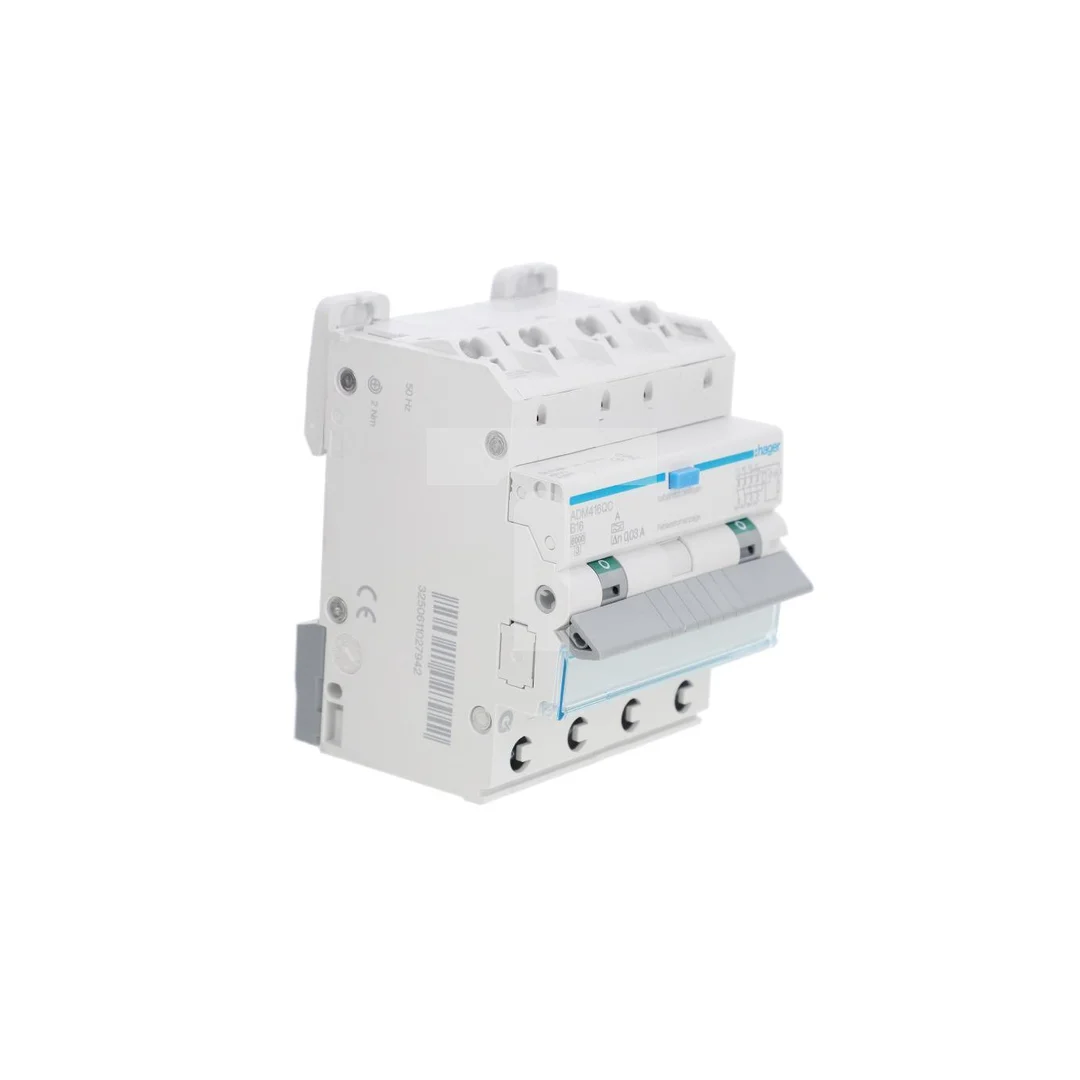

Wyłącznik różnicowo-nadprądowy RCBO 4P B16A 6KA 0,03A Typ A QuickConnect/QB ADM416QC

Wyłącznik różnicowo-nadprądowy RCBO 4P B16A 6KA 0,03A Typ A QuickConnect/QB ADM416QC

Wyłącznik różnicowo-nadprądowy RCBO 4P ADM416QC łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym urządzeniu, przeznaczony do ochrony obwodów w instalacjach 230/400 V. Produkt stosowany jest tam, gdzie wymagane jest jednoczesne wykrywanie upływów prądu i zabezpieczenie przeciwzwarciowe/przeciążeniowe.

Cechy techniczne

• Prąd znamionowy: 16 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: Typ A
• Charakterystyka wyzwalania: B (ochrona nadprądowa)
• Liczba biegunów: 4 (wersja 4P dla systemów czteroprzewodowych)
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN/IEC)
• Napięcie pracy: 230–400 V, częstotliwość 50 Hz; napięcie izolacji: 500 V
• Stopień ochrony: IP20; stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3
• Wymiary (H × W × D): 84 × 71 × 70 mm; głębokość wbudowania: 68 mm; szerokość: 4 moduły
• Zakres temperatur pracy: -25 °C do +40 °C
• Łącza: QuickConnect i BiConnect (możliwość podłączenia przewodów za pomocą systemów QC/QB)
• Brak pozycji neutralnej; całkowite straty mocy: 10,90 W

Zastosowanie produktu

• Ochrona obwodów jednofazowych i trójfazowych w instalacjach 230/400 V, tam gdzie wymagane jest jednoczesne zabezpieczenie różnicowoprądowe i nadprądowe.
• Rozdzielnice modułowe w budownictwie mieszkaniowym, biurowym i małych obiektach przemysłowych.
• Stosowanie w instalacjach czterożyłowych (4P) oraz tam, gdzie preferowane są systemy połączeń QuickConnect/BiConnect w celu szybkiego montażu.
• Zastosowania wymagające ochrony przed porażeniem oraz ochrony obwodów przed przeciążeniem i zwarciem przy zdolności wyłączania do 6 kA.
