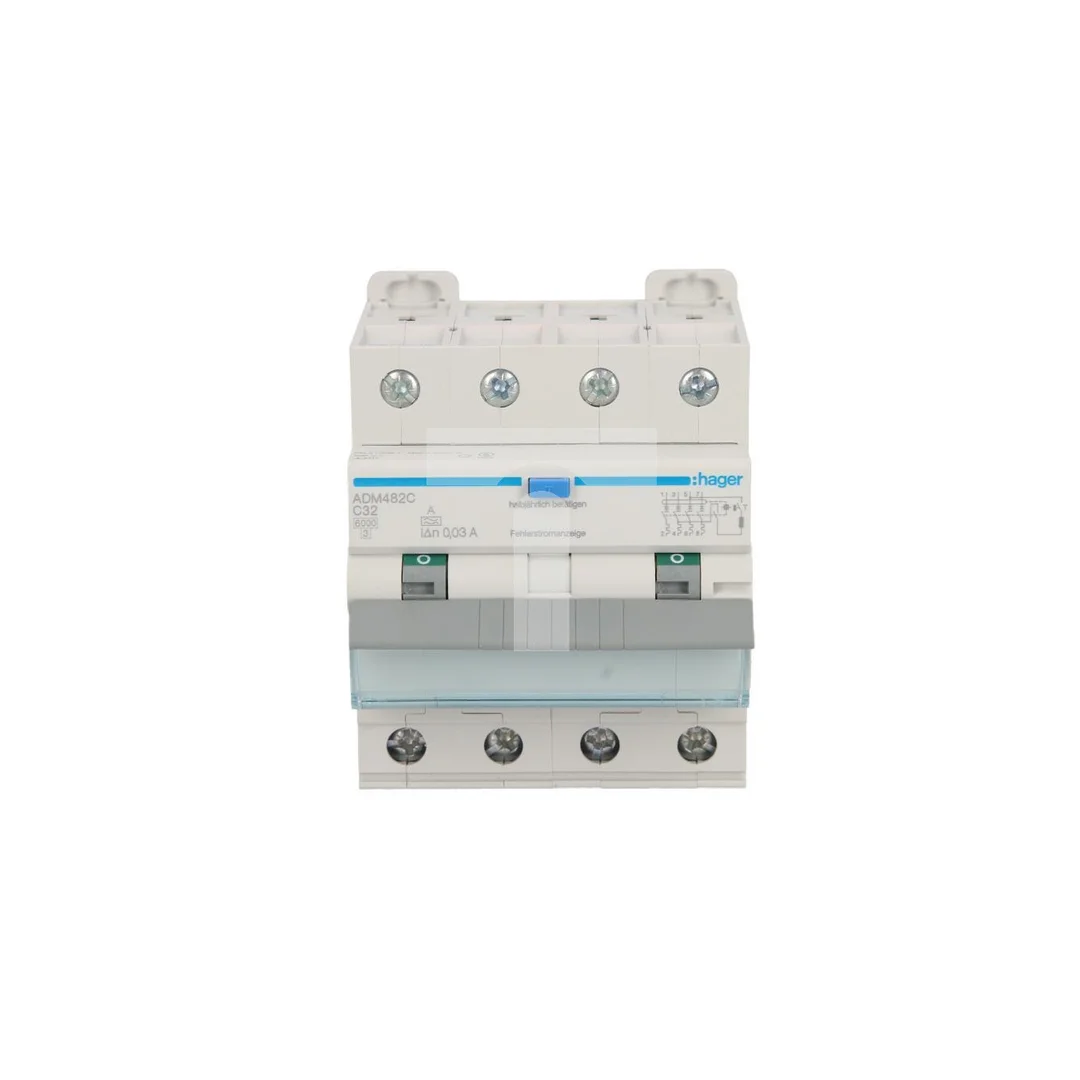

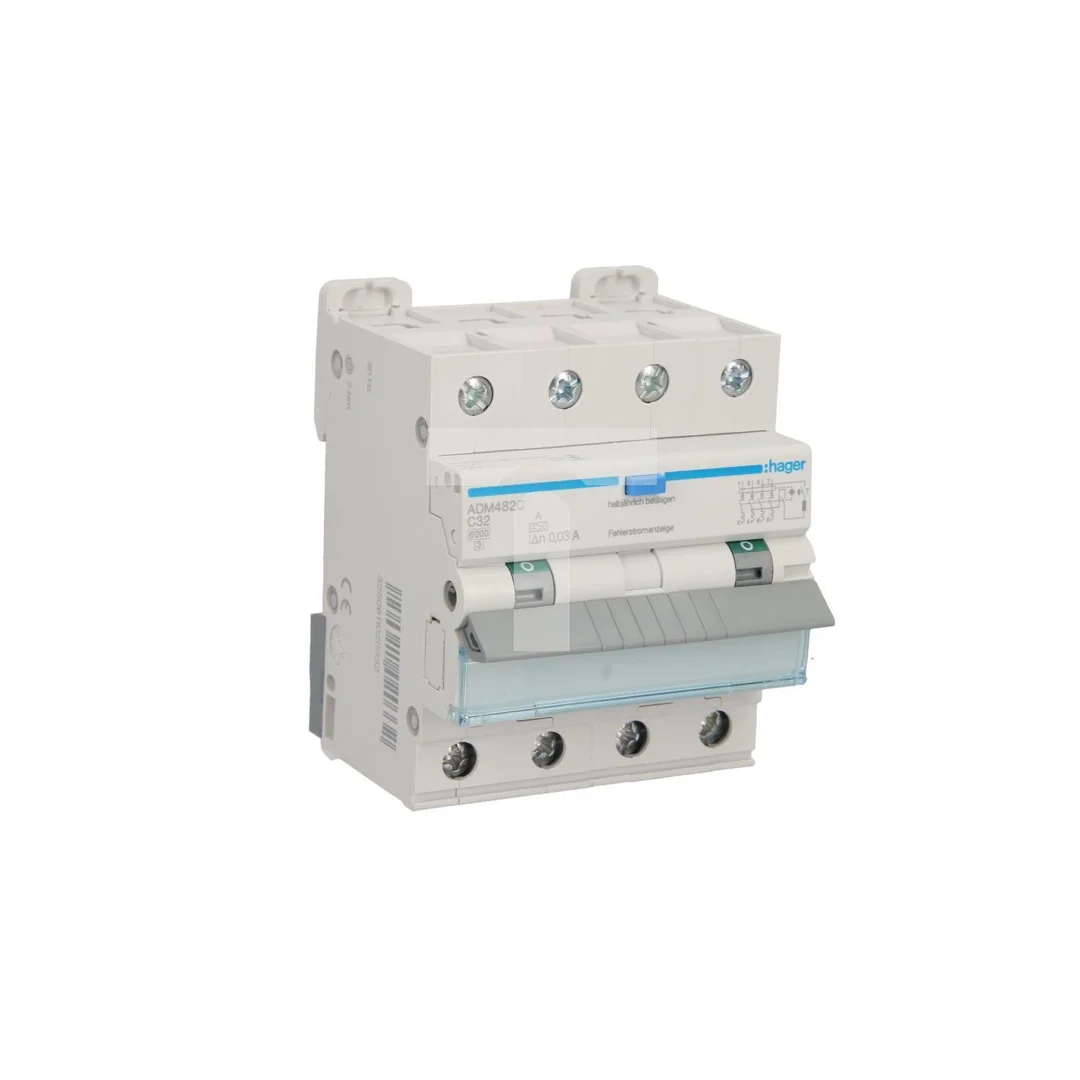

Wyłącznik różnicowo-nadprądowy RCBO 4P C32A 0,03A Typ A 6kA RCBO ADM482C

Wyłącznik różnicowo-nadprądowy RCBO 4P C32A 0,03A Typ A 6kA RCBO ADM482C

Wyłącznik różnicowo-nadprądowy RCBO ADM482C 4P 32A/30mA typu A łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym aparacie; przeznaczony do ochrony osób i instalacji w obwodach jednofazowych i trójfazowych montowanych w rozdzielnicach na szynie DIN.

Cechy techniczne

• Liczba biegunów: 4 (łącznie z rozłączanym biegunem N)
• Prąd znamionowy: 32 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA)
• Typ wyzwalania: A (wykrywanie prądów przemiennych i pulsujących składowych stałych)
• Charakterystyka nadprądowa: C
• Napięcie znamionowe: 230 V / 400 V, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg stosownej normy dla aparatów)
• Stopień ochrony: IP20
• Szerokość: 4 moduły; głębokość wbudowania: 70 mm
• Montaż: szyna DIN
• Norma techniczna: EN 61009-1; zgodność z dyrektywą RoHS
• Prąd znamionowy ulega zmianie w zależności od temperatury; przy grupowaniu aparatów stosować współczynniki korekcyjne podane w karcie katalogowej

Zastosowanie produktu

• Ochrona obwodów gniazd i odbiorników jednofazowych oraz trójfazowych do 32 A w instalacjach mieszkaniowych, biurowych i przemysłowych
• Stosowanie tam, gdzie wymagane jest jednoczesne rozłączenie przewodu neutralnego (N)
• Ochrona przed porażeniem i jednoczesna ochrona przed przeciążeniami i zwarciami w obwodach wyposażonych w urządzenia generujące pulsujące składowe prądu upływu (np. zasilacze impulsowe, falowniki)
• Montaż w rozdzielnicach szeregowych na szynie DIN jako samodzielny aparat zabezpieczający dany obwód

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy wyłącznik różnicowo-nadprądowy RCBO ADM482C jest odpowiedni do obwodów z urządzeniami generującymi składową stałą prądu upływu?
   Tak — RCBO ADM482C w klasie typu A wykrywa prądy przemienne i pulsujące składowe stałe typowe dla zasilaczy i falowników. W instalacjach z istotną, ciągłą składową stałą należy rozważyć dobór aparatów typu B.
2. Jak wpływa temperatura i instalacja wielu aparatów na dopuszczalny prąd znamionowy RCBO ADM482C?
   Prąd znamionowy wyłącznika zmienia się w zależności od warunków temperaturowych i gęstości zabudowy; producent podaje współczynniki korekcyjne i wytyczne grupowania w karcie katalogowej — należy je zastosować przy projektowaniu i doborze zabezpieczeń.
