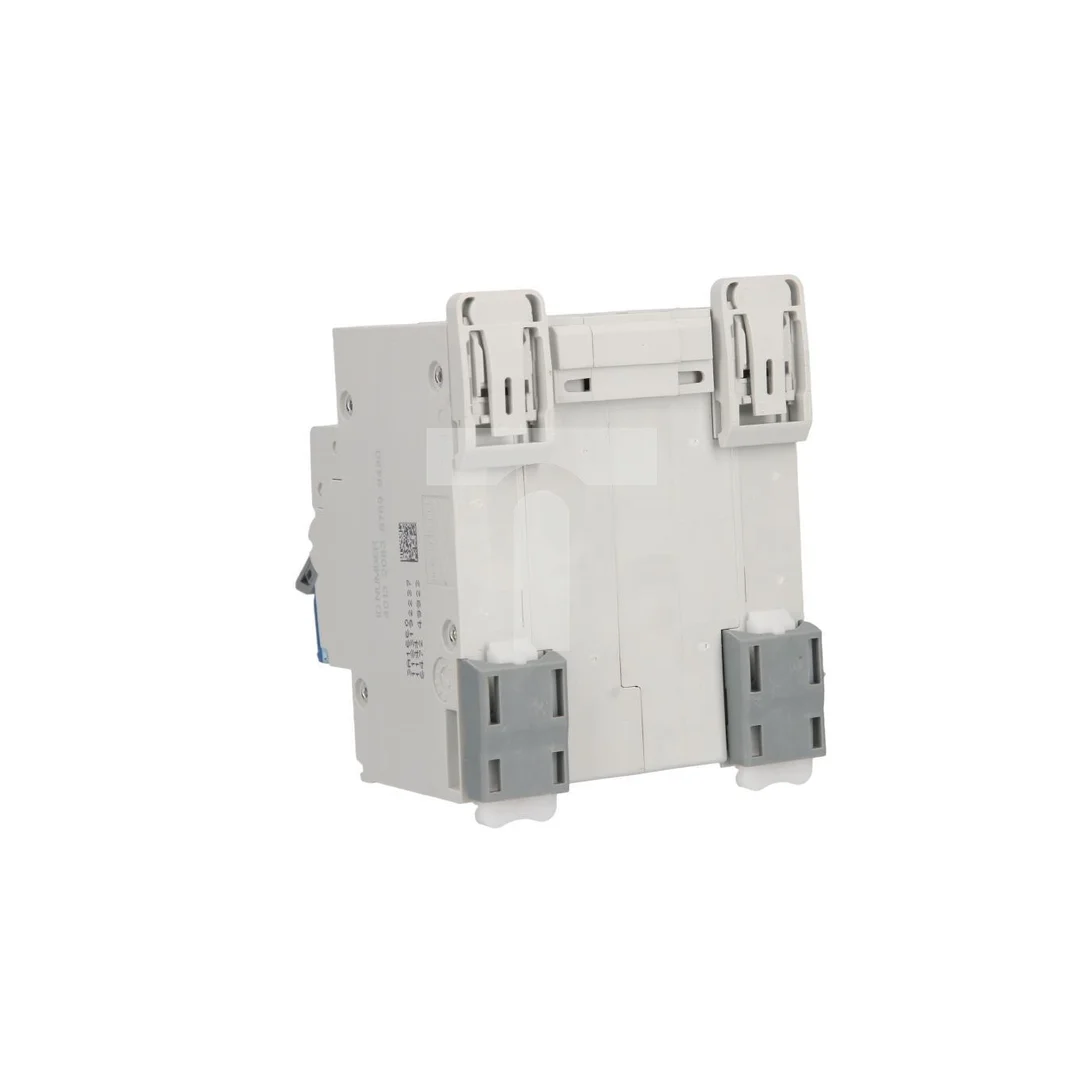

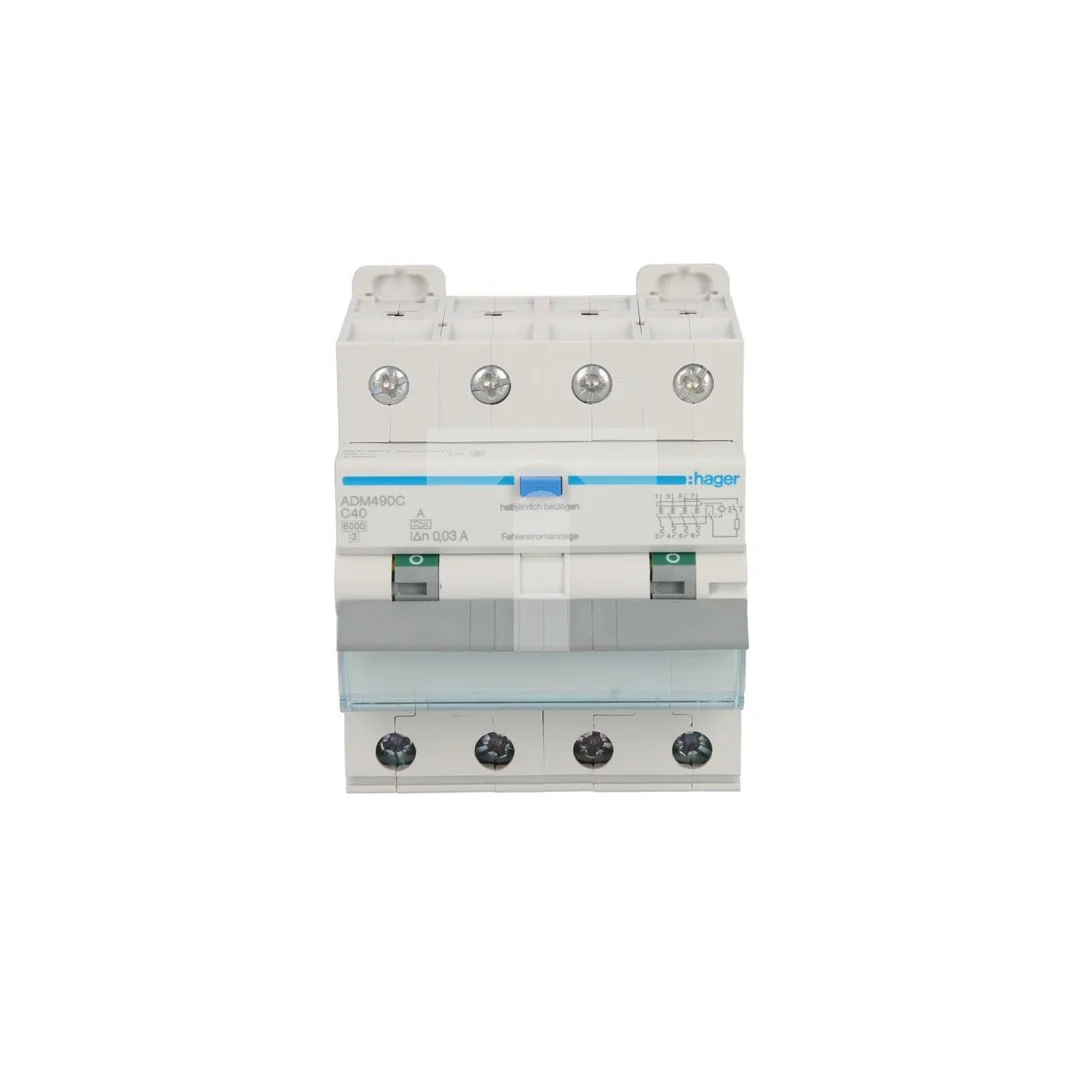

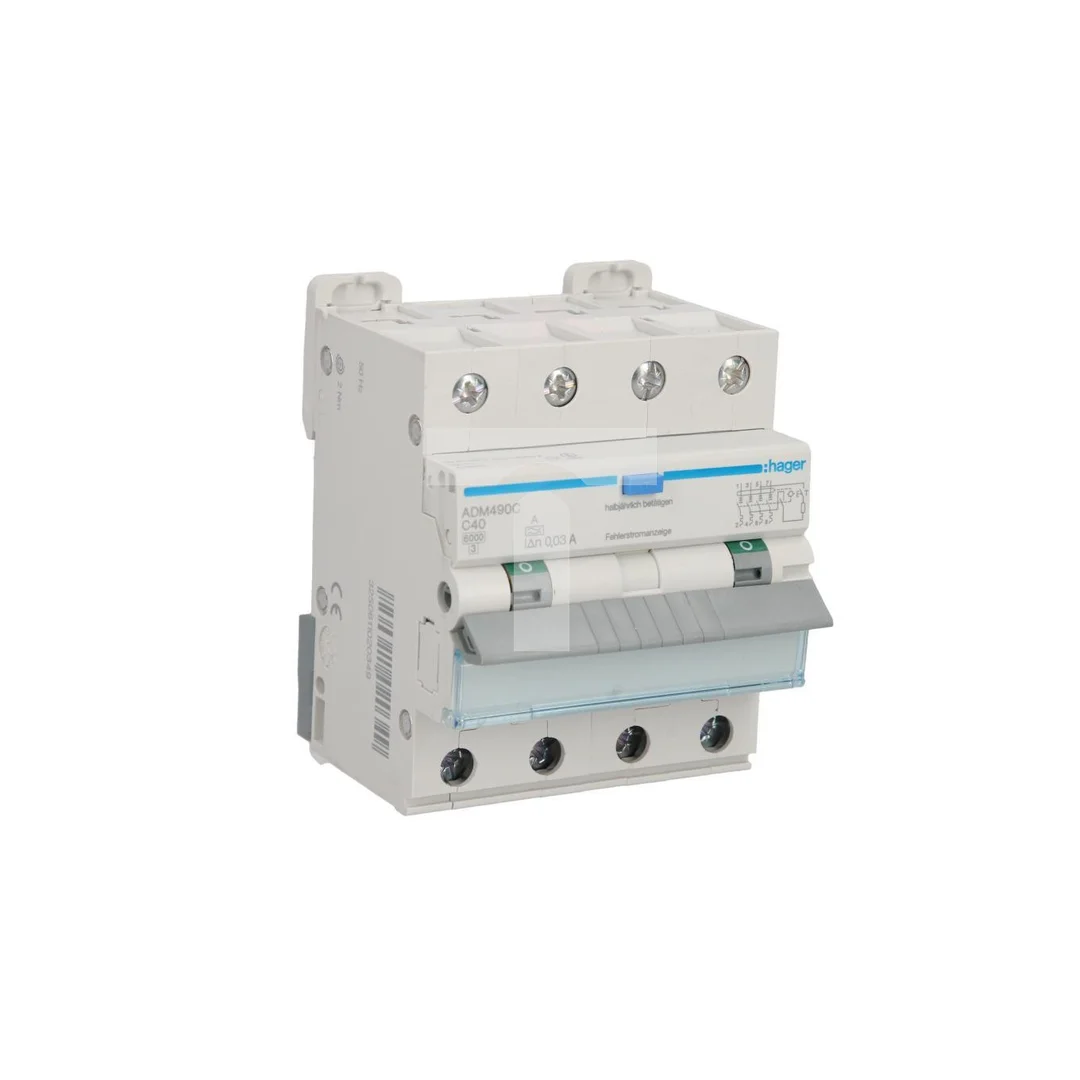

Wyłącznik różnicowo-nadprądowy RCBO 4P C40A 0,03A Typ A 6kA RCBO ADM490C

Wyłącznik różnicowo-nadprądowy RCBO 4P C40A 0,03A Typ A 6kA RCBO ADM490C

Wyłącznik różnicowo-nadprądowy RCBO ADM490C to 4-biegunowe urządzenie ochronne z członem nadprądowym i różnicowym, przeznaczone do ochrony przeciwporażeniowej i selektywnego zabezpieczania obwodów w instalacjach 230/400 V. Produkt znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych wymagających ochrony przed upływem prądu i zwarciem.

Cechy techniczne

• Typ: A — detekcja prądów różnicowych przemiennych i pulsujących składowych DC
• Liczba biegunów: 4 (jednoczesne rozłączanie biegunu N)
• Prąd znamionowy (In): 40 A, charakterystyka wyzwalania: C
• Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA)
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA
• Napięcie znamionowe: 230 / 400 V, częstotliwość: 50 Hz
• Stopień ochrony: IP20; montaż na szynie DIN z możliwością demontażu
• Wymiary (HxSxG): 84 × 71 × 70 mm; szerokość: 4 moduły
• Obsługa przewodów sztywnych i elastycznych; zakres temperatur pracy: -55°C do 70°C
• Zgodność z normą EN 61009-1; zgodność z RoHS

Zastosowanie

• Ochrona obwodów zasilających gniazdka i oświetlenie w budynkach mieszkalnych i komercyjnych.
• Zastosowania w rozdzielnicach elektrycznych wymagających ochrony przed upływem prądu i jednoczesnym wyłączaniem przewodu neutralnego.
• Ochrona obwodów z urządzeniami elektronicznymi i przemysłowymi, gdzie wymagane jest wykrywanie prądów pulsujących (typ A).
• Instalacje, w których stosuje się wyłączniki modułowe montowane na szynie DIN oraz wymagane są ograniczone gabaryty (4 moduły).

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy wyłącznik RCBO ADM490C Typ A wykryje prądy pulsujące o składowej stałoprądowej?
   Tak. Jako urządzenie typu A RCBO ADM490C wykrywa prądy różnicowe przemienne oraz prądy pulsujące zawierające składową stałoprądową (np. generowane przez niektóre przetwornice). Nie zapewnia natomiast wykrywania trwałego, czystego prądu stałego (DC).
2. Dlaczego ważne jest, że ADM490C rozłącza jednocześnie przewód neutralny (N)?
   Jednoczesne rozłączanie N zapewnia pełną izolację obwodu po zadziałaniu, minimalizując ryzyko pozostawienia przewodu neutralnego pod napięciem względem ochrony PE i ułatwiając bezpieczne prace serwisowe oraz zgodność z wymaganiami instalacyjnymi dla układów 4P.
